ACE-N510

信用卡尺寸的Nvidia Jetson TX2 / TX1载板

• 最精巧的Jetson TX2/TX2 4GB/TX1载板
• 特别为密集计算设计的低功耗小型化AI计算装置
• 支援有风扇及无风扇两种选配的散热模块
• 搭载一组 HDMI、两组CAN Bus、一组Micro USB 2.0 OTG、两组 USB 3.0、四组GPIO、一组RS232、一组UART插槽
• 支援宽温技术：-20°C至+70°C
• 适用于智慧相机、机器人、无人机、工业检验、医学体检及深度学习的应用中

Patch 下载

变更组合
相关技术
ACE-N510是安提尺寸最小的载板，适用于各式计算密集的小型化嵌入式应用中，并同时支援Nvidia Jetson TX2/TX2 4GB/TX1计算核心。小型化的设计让开发者能轻易的将Jetson的AI计算能力发挥在各种智慧边缘装置中，像是智慧相机、无人机、机器人及空间限缩的嵌入式系统中。

ACE-N510搭载一组HDMI、两组CAN Bus、一组Micro USB 2.0 OTG、两组 USB 3.0、四组GPIO、一组RS232、一组UART插槽。此外，安提国际更提供高弹性的BSP、SDK及iNAVI操作系统客制化服务，作为客户优化及加强最终产品的最强后盾。
● 藉由Nvidia Jetson TX2/TX1超级计算模块超过1 TFLOPs的高运算效能，成为GPGPU应用的最佳解。
● 设计完全符合工业规格且支援宽温技术
ACE-N510是采用工业规格组件所设计的小型化载板，尺寸与Jetson模块相同(87mm x 50mm)，并能在宽温条件(-20°C至+70°C)下进行高效能的资料传输。使其成为嵌入式AI应用在空间局限且恶劣环境的条件下的最佳解决方案。
● 透过iNAVI客制化操作系统优化系统的稳定及安全性
藉由Aetina iNVAI客制化操作系统，客户能设定专属的Linux操作系统，其包括了核心或系统的一键还原和量身订做的硬体配对安全监控功能，用以保护任何未授权装置和软件所产生的无预期事件。
Model Number ACE-N510
Bus Type Support Modules of Jetson TX2/ TX1
Processor Depends on Computer-on-Module
Graphics Processing Unit Depends on Computer-on-Module
Max. Digital Display Depends on Computer-on-Module
Max. Analog Display N/A
HDMI yes
Power Type 12V DC
Dimensions 87mm x 50mm
Operating Temperature 0 ℃ ~ 55 ℃
-20 ℃ ~ 70 ℃
Storage Temperatur -20 ℃ ~ 80 ℃
Operating Humidity 10~90%
Other I/O 1x HDMI Type A
1x RJ-45 for GbE
1x USB2.0 Micro AB
2x USB3.0 Ttype A
1x RS-232
2x CAN Bus*
1x Front Panel
4x GPIO
1x DC-in 12V (2 Pin Euroblock )
Notes * CAN Bus function only work on TX2. TX1 not support

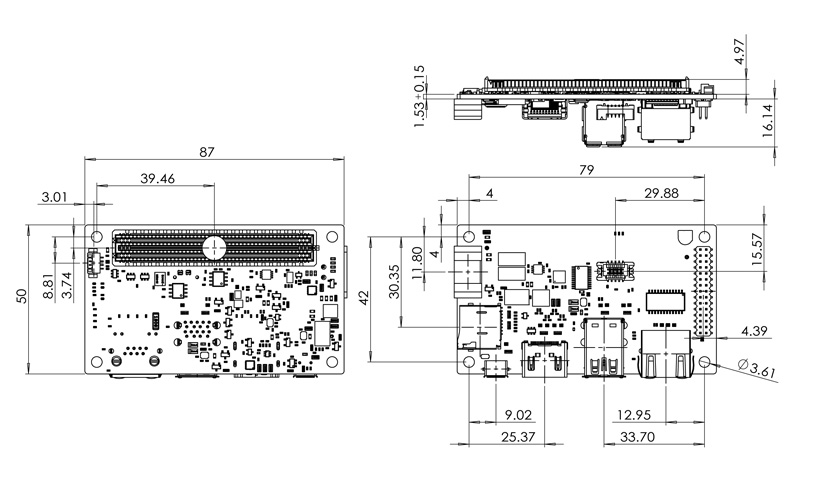

ACE-N510 dimension
Model Number Description
ACE-N510 ACE-N510 Carrier, Standard temp 0°C to +55°C
ACE-N510-B ACE-N510 Carrier, Wide temp -20°C to +70°C
Model Number Description
AN510-TX1-NN01 ACE-N510 Carrier with Nvidia Jetson TX1 module, Standard temp 0°C to +55°C
AN510-TX1-BN01 ACE-N510 Carrier with Nvidia Jetson TX1 module, Wide temp -20°C to +70°C
AN510-TX1-NN02 ACE-N510+TX1 Module+Fan+Cable Kit+Power Adapter and Power Cord, 0°C to +55°C
AN510-TX1-BN02 ACE-N510+TX1 Module+Fan+Cable Kit+Power Adapter and Power Cord, -20°C to +70°C
Model Number Description
AN510-TX2-NN01 ACE-N510 Carrier with Nvidia Jetson TX2 module, Standard temp 0°C to +55°C
AN510-TX2-BN01 ACE-N510 Carrier with Nvidia Jetson TX2 module, Wide temp -20°C to +70°C
AN510-TX2-NN02 ACE-N510+TX2 Module+Fan+Cable Kit+Power Adapter and Power Cord, 0°C to +55°C
AN510-TX2-BN02 ACE-N510+TX2 Module+Fan+Cable Kit+Power Adapter and Power Cord, -20°C to +70°C
AN510-TX2-NN03 ACE-N510+TX2 Module+Fan+Cable Kit+Power Adapter and EU Power Cord, 0°C to +55°C
AN510-TX2-BN03 ACE-N510+TX2 Module+Fan+Cable Kit+Power Adapter and EU Power Cord, -20°C to +70°C
Model Number Description
AN510-T4G-NN01 ACE-N510 Carrier with Nvidia Jetson TX2 4GB module, Standard temp 0°C to +55°C
AN510-T4G-BN01 ACE-N510 Carrier with Nvidia Jetson TX2 4GB module, Wide temp -20°C to +70°C
AN510-T4G-NN02 ACE-N510+TX2 4GB Module+Fan+Cable Kit+Power Adapter and Power Cord, 0°C to +55°C
AN510-T4G-BN02 ACE-N510+TX2 4GB Module+Fan+Cable Kit+Power Adapter and Power Cord, -20°C to +70°C
AN510-T4G-NN03 ACE-N510+TX2 4GB Module+Fan+Cable Kit+Power Adapter and EU Power Cord, 0°C to +55°C
AN510-T4G-BN03 ACE-N510+TX2 4GB Module+Fan+Cable Kit+Power Adapter and EU Power Cord, -20°C to +70°C

Accessory (Optional)

▼
Model Number Description
7W9000000010 ACE-N510 Cable kit (CAN bus / UART / RS232 / Front panel / GPIO)
9Z1253232020 Aetina Jetson Fan Sink TX1/TX2 Active Fan Sink
9Z2XX4141010 Aetina Jetson Heat Sink TX1/TX2 Passive Heat Sink
7W8000000040 Aetina Jetson Power Cable US Power Cord SVT 18AWG Cable 1800mm Black 105 ℃
7W8000000050 Aetina Jetson Power Cord EU Power Cord H05VV-F 0.75mm2/3G SL-6+SL-3 Cable 1800mm Black
9Z3BC0000020 Aetina Jetson Power Cable 100-240V 60W 12V 5A Adapter

* Only for Single Board Ordering

Document

档名 档案大小 版本 操作系统 Model Name 更新时间 下载
Jetson Edge AI Computing Flyer CN 8.58 MB - - - 2019-03-21 View
Aetina_Carrier_ACE-N510_datasheet_v06 1.00 MB v06 - ACE-N510 2018-12-27 View
Aetina_ACE-N510_Manual_v01 1.00 MB 2018-03-16 View

Driver & Software

档名 档案大小 版本 操作系统 Model Name 更新时间 下载
R32_2_1_TX2-4GB_N510_0.tar.gz  NEW!!! 20.00 KB R32.2.1 Ubuntu
18.04		 AN510-T4G 2019-12-16 View
R32_1_0_TX2_N510_0.tar.gz  NEW!!! 20.00 KB R32.1.0 Ubuntu
18.04		 AN510-TX2 2019-08-01 View
R28_2_1_TX2_N510_1.tar.gz 20.00 KB R28.2.1 Ubuntu
16.04		 AN510-TX2 2018-09-03 View
R28_1_2_TX2_N510_1.tar.gz 20.00 KB R28.1.2 Ubuntu
16.04		 AN510-TX2 2018-06-13 View
