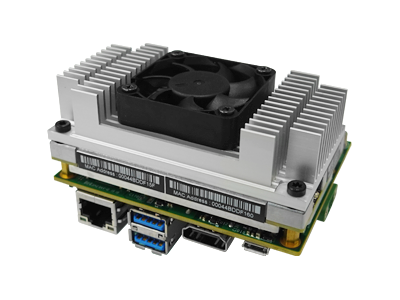

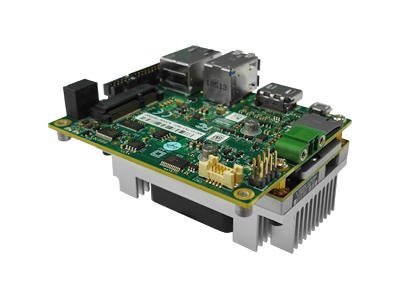

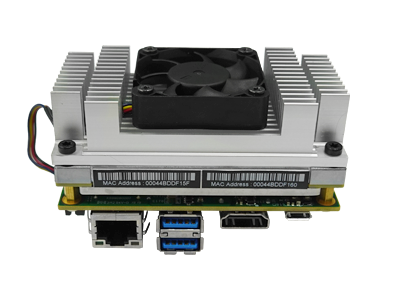

AN310-TX2 side AN310-TX2 IO AM310-TX2 back side
Prev
Next
AN310-TX2 side AN310-TX2 IO AM310-TX2 back side

AN310-TX2

• 特別為360度環景影像偵測設計的深度運算邊緣裝置
• 支援6個1080p 30FPS的2M相機
• 已認證的相機及I/O擴充組件增加應用性並加速上市時間
• 支援擴展溫度技術：-25°C至+80°C
• 適用於多重影像偵測之應用，例如：無人機、車載、機器人、監控、自動化...等

NVIDIA Preferred Partner

產品介紹

AN310-TX2是一款支援多個MIPI CSI相機組件的運算平台，搭載NVIDIA® Jetson™ TX2運算核心。其擁有12組影像通道，支援CSI-II及FPD-LINK III介面的相機擴充組件，可同時連接6支2M或3支4K相機。藉由已通過驅動認證的MIPI CSI相機組件及多樣性周邊I/O擴充模組，開發者不僅能擴展其系統的應用性，同時使得多重影像偵測的開發更為彈性及快速。

▼ Read More ▼
因應嚴苛的工業運作環境及體積受限的系統，AN310-TX2朝小型化的目標來設計，並加入擴展溫度技術支援-25°C至+80°C。與NVIDIA Jetson TX2整合後，即可提供1.3 TFLOPS的運算及推論效能。小型化系統的優勢方便應用於車載、無人機、機器人、監控、自動化及各項邊緣智慧系統的360度影像偵測應用中。

此外，為每位客戶量身定做的Aetina iNAVI提供了系統還原和防護功能，能夠加強對終端產品的保護和系統的優化。
● NVIDIA Jetson TX2 1.3 TFLOPs的運算效能優勢讓各項GPGPU專案迎刃而解
● I/O擴充服務增加系統應用性，並加快上市的時間
AN310-TX2具備一組Full Mini card及一組CSI插槽，分別用來連接已通過驅動認證的I/O周邊擴充和CSI-II、FPD-LINK III兩種不同介面的MIPI相機組件，開發者能更快速且彈性的加強系統的應用性，不需要再經過額外的認證即可使用，不僅加速上市的時間，更能節省專案技術開發的花費。
● 透過iNAVI客製化操作系統優化系統的穩定及安全性
藉由Aetina iNAVI客製化操作系統，客戶能設定專屬的Linux操作系統，其包括了核心或系統的一鍵還原和量身訂做的硬體配對安全監控功能，用以保護任何未授權裝置和軟件所產生的無預期事件。
● 因應多樣性嵌入式應用設計且支援寬溫技術
AN310-TX2是採用固態組件所設計的小型化平台(87mm x 70mm)，並能在擴展溫度條件(-25°C至+80°C)下進行高效能的資料傳輸。這也是其能成為嵌入式AI應用在空間侷限且惡劣環境的條件下的最佳解決方案。

產品規格

Model Number
AN310-TX2
Processor
CPU
Architecture
Dual-core Denver 2 64-bit CPU
quad-core ARM A57 complex
GPU
Architecture
NVIDIA Pascal™
NVIDIA CUDA® Cores
256 CUDA cores
Floating Point
1.3 TFLOPS (FP16)
Memory
Memory Size
8GB LPDDR4
Memory Interface Width
128-bit
Networking
Networking
10/100/1000
BASE-T Ethernet, WLAN
Mass Storage
Storage
32GB eMMC 5.1
Video Interfaces
Display
2 multi-mode
DP 1.2/eDP 1.4/HDMI 2.0
2 x4 DSI (1.5Gbps/lane)
CSI
12 lanes MIPI CSI-2
D-PHY 1.2 (up to 30 Gbps)
C-PHY 1.1 (up to 41Gbps)
Feature Support
DirectX
12
Vulkan
1.1.1
OpenGL ES
3.2.5
OpenGL
4.6
CUDA Compute Capability
10.0.326
Mechanical & Environment
Power Requirement
9.0 ~ 19.6V / 5A DC
Dimensions (mm)
87 mm x 70 mm
Operation Temperature
- 25 ~ + 80 ℃
Operation Humidity
10% ~90%
I/O
Storage
1x Micro SD card slot
Video Outputs
1x HDMI Type A
LAN
1x RJ-45 for Gigabit Ethernet
Extension Slots
1x Full-Mini card (PCI Express x1 mSATA)
1x MIPI Interface connector (120 pins)
USB
2x USB3.0 Type A
1x USB2.0 Micro AB
Serial
1x RS-232
Others
1x Front Panel
1x 4-pin FAN connector
1x DC-in 5.5V~19.6V Euroblock connector (2 pins)
1x UART
1x I2C
5x GPIO
2x CAN Bus
Notes
Jetson TX2 載板 - AN310 詳細資訊
瀏覽全部 開始比較
0

機構尺寸

AN310-TX2 dimension

訂購訊息

Model Number Description
AN310-TX2-FN01 AN310 Carrier with NVIDIA Jetson TX2 module, Standard temp -25°C to +80°C
AN310-TX2-FN02 AN310+Jetson TX2 Module+Fan+Cable Kit+US Power Adapter and Power Cord, -25°C to +80°C
AN310-TX2-FN03 AN310+Jetson TX2 Module+Fan+Cable Kit+EU Power Adapter and Power Cord, -25°C to +80°C

MIPI Cameras

▼
CSI-II
Model Number Description Datasheet
ACE-CAM6C Aetina Jetson ACE-CAM6C CA-A01 6xCSI-2 Camera Carrier Board with FPC connector Download

Model Number Sensor Resolution Pixel Size Lens Type
TB-A2BN-000-XG0 Aetina Jetson CSI-II SONY-IMX290 2M(1920x1080) 2.9um x 2.9um M12 or CS


mPCIe Extension Module

▼
Model Number Function Description
TMPL-G201-C1 Gbe LAN x2 Dual Isolated LAN, 0℃ to 70℃
TMPL-G201-W1 Gbe LAN x2 Dual Isolated LAN WT, -40℃ to 85℃
TMPL-G2P1-C1 PoE x2 Dual Isolated PoE, Mounting hole, 4pin header, 0℃ to 70℃
TMPL-G2P1-W1 PoE x2 Dual Isolated PoE WT, Mounting hole, 4pin header, -40℃ to 85℃
TMPL-G2P1-C3 PoE x2 Dual Isolated PoE, Mounting hole, DC Jack, 0℃ to 70℃
TMPL-G2P1-W3 PoE x2 Dual Isolated PoE WT, Mounting hole, DC Jack, -40℃ to 85℃
TMPU-3401-C1 USB 3.0 x4 USB 3.0 (x4), 0℃ to 70℃
TMPU-3401-W1 USB 3.0 x4 USB 3.0 (x4) WT, -40℃ to 85℃

相關周邊

影像偵測模組

/upload/Peripherals/F_20190311115150QCppVA.PNG

CSI-II相機連接板

6x MIPI CSI-II FHD cameras

/upload/Peripherals/F_20190311115035nRti6k.PNG

CSI-II 4K 相機連接板

3x MIPI CSI-II 4K cameras

/upload/Peripherals/F_20200904142243JFFh8t.PNG

4K MIPI相機

IMX334-MIPI, 3840x2160/30fps

/upload/Peripherals/F_20190311111961gF2j9Z.PNG

2M MIPI相機

IMX290-MIPI, 1920x1080/60fps

I/O擴充模組

/upload/Peripherals/F_20190311132588ooeaUs.PNG

mPCIe to PoE模組

Dual Isolated PoE模組

/upload/Peripherals/F_20190311132674BGm23n.PNG

mPCIe to LAN模組

Single/Dual Isolated LAN

/upload/Peripherals/F_20190311132710kVwo1c.PNG

mPCIe to USB 3.0模組

4x / 2x USB 3.0

/upload/Peripherals/F_20200904142767gzGMEa.PNG

mPCIe to RS-232模組

RS-232 / 422 / 485

/upload/Peripherals/F_20190311132896n8QpcV.PNG

USB to CANbus模組

CANbus 2.0B/J1939/CANopen

影像擷取模組

/upload/Peripherals/F_20200904143438DkjKXX.PNG

MiniPCIe-SD Capture

Hardware Compression

/upload/Peripherals/F_20200904151052PvUU22.PNG

MiniPCIe-SD Capture

Software Compression

/upload/Peripherals/F_2020090415349228J86P.PNG

MiniPCIe-HD Capture

Hardware Compression

/upload/Peripherals/F_20200904153795Zi4Mo_.PNG

MiniPCIe-HD Capture

Software Compression

/upload/Peripherals/F_20200904153792jMEyCd.PNG

MiniPCIe-HD Capture

HDMI/VGA (D-Sub)/DVI

相關下載

Document

檔名 大小 版本 作業系統 Model Name 更新時間 下載
Aetina_AN310_User manual_V4 992.62 KB v4.0 - AN310 2020-08-11 View
Aetina_Platform_AN310-TX2_datasheet_v1.0 1.78 MB v1.0 - AN310-TX2 2020-05-08 View

Driver & Software

檔名 大小 版本 作業系統 Model Name 更新時間 下載
R32_3_1_TX2_N310_1 24.00 KB L4T R32.3.1- JetPack 4.3 Ubuntu
18.04		 AN310-TX2 2020-05-20 View
R32_1_0_TX2_N310_0.tar.gz 24.00 KB L4T R32.1.0 - JetPack 4.2 Ubuntu
18.04		 AN310-TX2 2019-08-01 View
