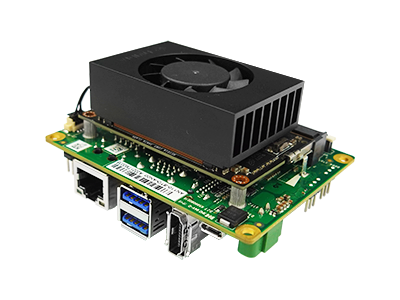

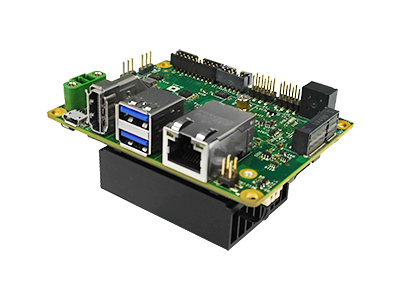

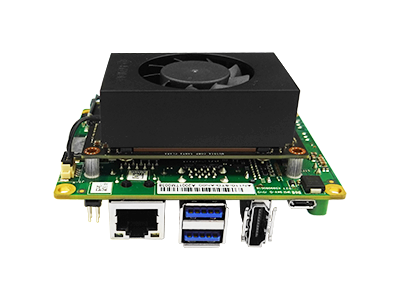

AN110-XNX side AN110-XNX IO AN110-XNX back side
Prev
Next
AN110-XNX side AN110-XNX IO AN110-XNX back side

AN110-XNX

搭載NVIDIA Jetson Xavier NX運算核心的最小型平台
特別為了高效能且低功耗的人工智慧運算而設計
支援擴展溫度技術:-20°C至+55°C
適用機器視覺之應用,例如:機器人、無人機、AOI、醫療成像、智慧閘門...等

NVIDIA Preferred Partner Azure certified

產品介紹

尺寸僅87.4 mm x 67.4 mm,AN110-XNX將NVIDIA® Jetson AGX Xavier™高效能運算的優勢帶進尺寸和NANO一樣精簡的小型化平台中。這款邊緣運算平台結合了出眾的效能及功耗優勢,並搭載相機擴充插槽,支援單只4K或FHD MIPI相機模組。此外,安提對標準及客製平台皆提供BSP及DTB更新支援。藉由小型化、豐富擴充性、高效能及安提客製化服務的優勢,AN110-XNX為嵌入式邊緣運算應用帶來全新的視野。

▼ Read More ▼
AN110-XNX可提供高達 21 兆次的運算能力,伴隨384 個 NVIDIA CUDA® 核心、48 個 Tensor 核心、6 個 Carmel ARM CPU 與兩個 NVIDIA 深度學習加速器 (NVDLA) 引擎的效能。同時,AN110-XNX支援多種功耗模式,可以在10瓦的功耗下提供14 兆次的運算能力。不僅保留更多的功耗預算,更能將其運用在周邊模組的擴充。這些特點讓AN110-XNX成為高效能邊緣運算應用中的最佳選擇,適合用在自動導引車、醫療、監控及自動化產線…等。
● NVIDIA Jetson Xavier NX提供21 兆次的運算能力讓各項GPGPU專案迎刃而解
● 藉由Microsoft Azure加速IoT解決方案開發
Microsoft Azure IoT服務替客戶預先測試軟硬體的功能性,讓IoT解決方案能快速開發並運行。Microsoft Azure的IoT認證幫助客戶透過生態系的裝置和平台整合加速了產品開發,增加了投入市場的機會。
● 支援MIPI CSI-II相機模組增加系統應用性,並加快產品的上市時間
AN110-XNX具備一組Micro SD card插槽及兩組FPC插槽,分別支援2x與4x MIPI Channel介面的相機模組,可連接2M或4K相機。藉由已通過驅動認證的MIPI CSI相機模組,開發者不僅能擴展其系統的應用性,同時使得機器視覺偵測的開發更為彈性及快速。
● 因應各種嵌入式應用設計且支援寬溫技術
AN110-XNX是採用強固的零組件所設計的小型化系統(87.4 mm x 67.4 mm),並能在擴展溫度條件(-20°C至+55°C)下進行高效能的資料傳輸。這也是其能成為嵌入式AI應用在空間侷限且惡劣環境的條件下的最佳解決方案。

產品規格

Model Number
AN110-XNX
Processor
CPU
Architecture
6-core NVIDIA Carmel ARM®v8.2
64-bit CPU 6MB L2 + 4MB L3
GPU
Architecture
NVIDIA Volta™
NVIDIA CUDA® Cores
384 CUDA cores and 48 Tensor cores
Floating Point
14 TOPS (INT8) 10W
21 TOPS (INT8) 15W
Memory
Memory Size
8 GB LPDDR4x
Memory Interface Width
128-bit
Networking
Networking
10/100/1000
BASE-T Ethernet
Mass Storage
Storage
16 GB eMMC 5.1
Video Interfaces
Display
2 multi-mode DP 1.4
eDP 1.4
HDMI 2.0
CSI
12 lanes MIPI CSI-2
D-PHY 1.2 (up to 30 Gbps)
Feature Support
DirectX
12.0 (12_1)
Vulkan
1.2.131
OpenGL
4.6
CUDA Compute Capability
7.2
Mechanical & Environment
Power Requirement
12V / 5A DC
Dimensions (mm)
87.4 mm x 67.4 mm
Operation Temperature
- 20 ~ + 55 ℃
Operation Humidity
10% ~90%
Storage Temperature
-40 ℃ ~ 85 ℃
I/O
Storage
1x Micro SD card slot
Video Outputs
1x HDMI Type A
LAN
1x RJ-45 (Internal)
Extension Slots
1x 2-Lanes MIPI CSI-II FPC 15 pins
1x 4-Lanes MIPI CSI-II FPC 36 pins
1x M.2 E Key 2230
USB
2x USB3.0 Type A
1x USB2.0 Micro AB
Serial
1x RS-232
Others
1x Front Panel
1x 4-pin FAN connector
2x UART (1x Debug UART)
5x GPIO
1x I2C
1x SPI
1x eDP (12V)
1x DC-in 12V (2 Pin Euroblock)
開始比較
0

機構尺寸

AN110-XNX dimension

訂購訊息

Model Number Description
AN110-XNX-EN02 AN110+Jetson Xavier NX Module+Fan-sink+Power Adapter+US Power Cord, -20°C to +55°C
AN110-XNX-EN03 AN110+Jetson Xavier NX Module+Fan-sink+Power Adapter+EU Power Cord, -20°C to +55°C

相關周邊

影像偵測模組

/upload/Peripherals/F_202009041430220c_0c2.PNG

8M MIPI相機

IMX179-MIPI, 3280x2464/15fps

/upload/Peripherals/F_20200904142243JFFh8t.PNG

4K MIPI相機

IMX334-MIPI, 3840x2160/30fps

/upload/Peripherals/F_20190311111961gF2j9Z.PNG

2M MIPI相機

IMX290-MIPI, 1920x1080/60fps

/upload/Peripherals/F_20200904142240XrvgwQ.PNG

2M SerDes相機

IMX290-SerDes, 1920x1080/60fps

無線通訊模組

/upload/Peripherals/F_20200904143247Sk5K_j.PNG

Wireless-AC模組

Dual Band Wireless-AC M.2 2230

/upload/Peripherals/F_20200904143321aCPw3W.PNG

Wireless-AX模組

Dual Band Wireless-AX M.2 2230

相關下載

Document

檔名 大小 版本 作業系統 Model Name 更新時間 下載
Aetina_AN110_User manual_V1.0 718.82 KB v1.0 - AN110 2020-08-11 View
Aetina_Carrier_AN110 with NX_datasheet_v0.1 960.07 KB v0.1 - AN110-XNX 2020-05-27 View

Driver & Software

檔名 大小 版本 作業系統 Model Name 更新時間 下載
R32_4_2_Xavier-NX_AN110_1  NEW!!! 24.00 KB R32.4.2 - AN110-XNX 2020-07-14 View
