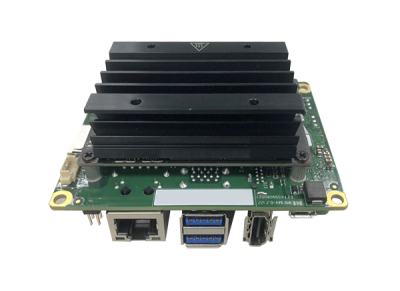

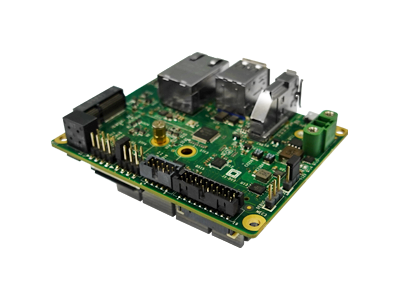

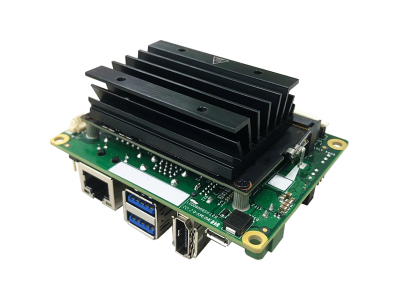

AN110-NAO side AN110-NAO IO AN110-NAO fan side AN110-NAO fan IO AN110-NAO back side
Prev
Next
AN110-NAO side AN110-NAO IO AN110-NAO fan side AN110-NAO fan IO AN110-NAO back side

AN110-NAO

搭載NVIDIA Jetson Nano運算核心的最小型平台
特別為了高效能且低功耗的人工智慧運算而設計
支援擴展溫度技術:-20°C至+55°C
適用機器視覺之應用,例如:機器人、無人機、自動光學檢測、醫療成像、智慧閘門...等


產品介紹

AN110-NAO是搭載NVIDIA® Jetson Nano™運算模組的最小型平台,僅87 x 67 mm,並可帶來5到10W的絕佳功耗表現。伴隨著這些優勢,此款最小型的模組系統 (SOM) 能有效將人工智慧部署至各個產業的終端裝置,特別是智慧閘門、出入口的相關應用中。

▼ Read More ▼
因應嚴苛的工業運作環境及體積受限的系統,AN110-NAO朝小型化的目標來設計,並加入擴展溫度技術支援-20°C至+55°C。與NVIDIA Jetson Nano整合後,即可提供0.5 TFLOPS的運算及推論效能。小型化系統的優勢方便應用於機器人、無人機、自動光學檢測、醫療影像、深度學習及各項邊緣智慧系統的機器視覺應用中。
● NVIDIA Jetson Nano提供472 GFLOPs的運算效能優勢讓各項GPGPU專案迎刃而解
● 支援MIPI CSI-II相機模組增加系統應用性,並加快智慧閘門應用的上市時間
AN110-NAO具備一組Micro SD card插槽及兩組FPC插槽,分別支援2x與4x MIPI Channel介面的相機模組,可連接2M或4K相機。藉由已通過驅動認證的MIPI CSI相機模組,開發者不僅能擴展其系統的應用性,同時使得機器視覺偵測的開發更為彈性及快速。
● 因應多樣性嵌入式應用設計且支援寬溫技術
AN110-NAO是採用固態零組件所設計的小型化系統(87mm x 67mm),並能在擴展溫度條件(-20°C至+55°C)下進行高效能的資料傳輸。這也是其能成為嵌入式AI應用在空間侷限且惡劣環境的條件下的最佳解決方案。

產品規格

Model Number
AN110-NAO
Processor
CPU
Architecture
Quad-core ARM Cortex
A57 MPCore processor
Processor Core
CPU TDP
GPU
Architecture
NVIDIA Maxwell™
NVIDIA CUDA® Cores
128 CUDA cores
Floating Point
0.5 TFLOPs (FP16)
Memory
Memory Size
4GB LPDDR4
Memory Interface Width
64-bit
Memory Bandwidth
Networking
Networking
10/100/1000
BASE-T Ethernet
Mass Storage
Storage
16GB eMMC 5.1
Video Interfaces
Display
2 multi-mode
DP 1.2/eDP 1.4/HDMI 2.0
1 x2 DSI (1.5Gbps/lane)
CSI
12 lanes MIPI CSI-2
D-PHY 1.1 (up to 18 Gbps)
Mechanical & Environment
Operation Temperature
Feature Support
Operating System
DirectX
Vulkan
1.1.1
OpenGL ES
3.2.5
OpenGL
4.6
OpenCV
OpenCL
CUDA Compute Capability
10.0.326
Other Technology
Mechanical & Environment
Power Requirement
12V / 5A DC
Dimensions (mm)
87.4 mm x 67.4 mm
Operation Temperature
- 20 ~ + 55 ℃
Operation Humidity
10% ~90%
Storage Temperature
-40 ℃ ~ 125 ℃
I/O
Storage
1x Micro SD card slot
Video Outputs
1x HDMI Type A
LAN
1x RJ-45 (Internal)
Extension Slots
1x 2-Lanes MIPI CSI-II FPC 15 pins
1x 4-Lanes MIPI CSI-II FPC 36 pins
1x M.2 E Key 2230
USB
2x USB3.0 Type A
1x USB2.0 Micro AB
Serial
1x RS-232
Others
1x Front Panel
1x 4-pin FAN connector
2x UART (1x Debug UART)
5x GPIO
1x I2C
1x SPI
1x eDP (12V)
1x DC-in 12V (2 Pin Euroblock)
開始比較
0

機構尺寸

AN110-NAO dimension

訂購訊息

Model Number Description
AN110-NAO-FN02 AN110+Jetson Nano Module+Heat-sink+Power Adapter+US Power Cord, -20°C to +55°C
AN110-NAO-FN03 AN110+Jetson Nano Module+Heat-sink+Power Adapter+EU Power Cord, -20°C to +55°C

相關下載

Document

檔名 大小 版本 作業系統 Model Name 更新時間 下載
Aetina_AN110_User manual_V1.0 718.82 KB v1.0 - AN110 2020-08-11 View
Aetina_Platform_AN110-NAO_datasheet_v1.0 1.17 MB v1.0 - AN110-NAO 2020-05-08 View

Driver & Software

檔名 大小 版本 作業系統 Model Name 更新時間 下載
R32_3_1_Nano_AN110_Fan_1  NEW!!! 24.00 KB R32.3.1 Ubuntu
18.04
AN110-NAO 2020-07-06 View
