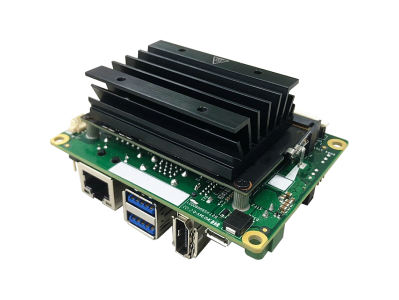

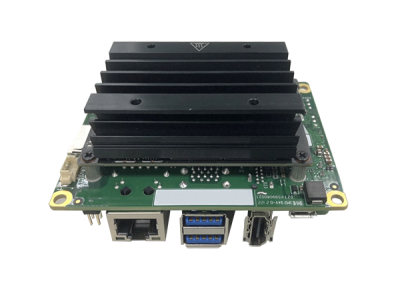

AN110-NAO side AN110-NAO IO AN110-NAO fan side AN110-NAO fan IO AN110-NAO back side
Prev
Next
AN110-NAO side AN110-NAO IO AN110-NAO fan side AN110-NAO fan IO AN110-NAO back side

AN110-NAO

NVIDIA Jetson Nanoコンピューティングコア対応最小型プラットホーム
ハイパフォーマンス且つ低消費電力AIコンピューティング用に設計した特別仕様
広温度技術対応:-25°C~+80°C
視覚ロボットアプリケーションに適用、例:ロボット、ドローン、AOI、メディカルイメージング、AI自動ゲート...等

NVIDIA Preferred Partner

製品紹介

AN110-NAOはNVIDIA® Jetson™シリーズコンピューティングモジュールに対応している最もコンパクトなプラットホームで、そのサイズは僅か87 x 67 mmとなっています。NVIDIA® Jetson Nano™コンピューティングコアを搭載し、5~10Wの消費電力をもたらしてくれます。これらのメリットに伴い、この最小型モジュールシステム(SOM)は、人口知能を有効的に各産業の終端デバイス、特にAI自動ゲートや出入口関連のアプリケーションに配置することが可能です。

▼ Read More ▼
厳しい操作環境や体積に制限のあるシステムに対応するため、AN110-NAOは小型化を目標とし設計され、広温度技術-25°C~+80°Cにも対応されています。NVIDIA Jetson Nanoと統合することで、0.5 TFLOPSのコンピューティング及び推論パフォーマンスを提供することができます。小型化システムのメリットは、AI自動ゲート、ドローン、AOI及び各AIエッジシステムの視覚ロボットの応用に便利な仕様となっています。
● NVIDIA Jetson Nanoの提供する472 GFLOPsのコンピューティングパフォーマンスは様々なGPGPUプロジェクトにおいて問題を容易に解決する鍵となっております
● MIPI CSI-IIカメラモジュールに対応することで、システムの応用性が増し、AI自動ゲートへの応用とリリースの足並みを早めることにも期待ができます
AN110-NAOは、Micro SD cardスロットを一つとFPCスロットを二つ備えており、2xおよび4x MIPIチャネルインターフェイスをサポートするカメラモジュール、2Mあるいは4Kカメラを接続することが可能です。既にドライブ認証が通っているMIPI CSIカメラモジュールを使用することで、開発者は幅広くシステムを応用することができると同時に、更に柔軟かつスピーディーに視覚ロボットセンサーの開発を進めることができます。
● 多様なアプリケーション向けに設計及び広温度技術
AN110-NAOは固体のパーツを用いて設計された小型化システムプラットホーム(87mm x 67mm)です。広温度条件(-25°C~+80°C)下でもハイパフォーマンスなデータ伝達を行うことが可能であり、限られたスペース且つ厳しい環境下でのエンベデット型AIアプリケーションにおいて最適なソリューションとなります。

製品の仕様

Model Number
AN110-NAO
Processor
CPU
Architecture
Quad-core ARM Cortex
A57 MPCore processor
GPU
Architecture
NVIDIA Maxwell™
NVIDIA CUDA® Cores
128 CUDA cores
Floating Point
0.5 TFLOPs (FP16)
Memory
Memory Size
4GB LPDDR4
Memory Interface Width
64-bit
Networking
Networking
10/100/1000
BASE-T Ethernet
Mass Storage
Storage
16GB eMMC 5.1
Video Interfaces
Display
2 multi-mode
DP 1.2/eDP 1.4/HDMI 2.0
1 x2 DSI (1.5Gbps/lane)
CSI
12 lanes MIPI CSI-2
D-PHY 1.1 (up to 18 Gbps)
Feature Support
Vulkan
1.1.1
OpenGL ES
3.2.5
OpenGL
4.6
CUDA Compute Capability
10.0.326
I/O
ストレージ
1x Micro SD card slot
ビデオ
1x HDMI Type A
LAN
1x RJ-45 (Internal)
拡張スロット
1x 2-Lanes MIPI CSI-II FPC 15 pins
1x 4-Lanes MIPI CSI-II FPC 36 pins
1x M.2 E Key 2230
シリアル
1x RS-232

構造図

AN110-NAO dimension

注文メッセージ

モデル番号 説明
AN110-NAO-EN02 AN110+Jetson NANOモジュール+ヒートシンク+ケーブルキット+米国の 電源アダプタ+電源コード, -20°C to +55°C
AN110-NAO-EN03 AN110+Jetson NANOモジュール+ヒートシンク+ケーブルキット+ヨーロッパの 電源アダプタ+電源コード, -20°C to +55°C

相關周邊

画像検出モジュール

/upload/Peripherals/F_20200909101873r8THyf.PNG

8M MIPIカメラ

IMX179-MIPI, 3280x2464/15fps

/upload/Peripherals/F_20200909095954VW3oDJ.PNG

4K MIPIカメラ

IMX334-MIPI, 3840x2160/30fps

/upload/Peripherals/F_20190311111961gF2j9Z.PNG

FHD CSI-IIカメラ

IMX290-MIPI, 1920x1080/60fps

/upload/Peripherals/F_20200909095957VoMZq1.PNG

2M SerDesカメラ

IMX290-SerDes, 1920x1080/60fps

無線通信モジュール

/upload/Peripherals/F_20200909101993UYKrJ5.PNG

Wireless-ACモジュール

Dual Band Wireless-AC M.2 2230

/upload/Peripherals/F_20200909102020GosHyG.PNG

Wireless-AXモジュール

Dual Band Wireless-AX M.2 2230

関連ダウンロード

資料

ファイル名 大小 バージョン オペレーティングシステム モデル名 更新時間 ダウンロード
Aetina_AN110_User manual_V1.0 718.82 KB v1.0 - AN110 2020-08-11 View
Aetina_Platform_AN110-NAO_datasheet_v1.2 976.54 KB v1.2 - AN110-NAO 2020-10-28 View

ドライバーとソフトウェア

ファイル名 大小 バージョン オペレーティングシステム モデル名 更新時間 ダウンロード
R32_3_1_Nano_AN110_Fan_1 24.00 KB L4T R32.3.1- JetPack 4.3 Ubuntu
18.04
AN110-NAO 2020-07-06 View
