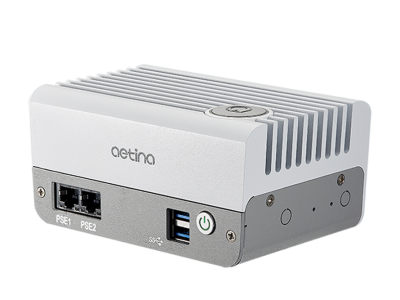

DeviceEdge Mini Series - M2

PSE 2組に対応、PoEカメラ2台接続可能
コンパクトなファンレス静音デザイン、高い演算パフォーマンス、低消費電力
デバイスの状態をリモート監視(EdgeEye)、システムワン・キー・リカバリーボタン(iTons)
異なる演算パフォーマンスモジュールを自由に選択:NVIDIA® Jetson Xavier™ NX, TX2 NX module
データ保存容量を128Gに拡張
様々なエッジコンピューティングシチュエーションへの構築に適している


製品紹介

DeviceEdge Miniシリーズは手のひらサイズにも関わらず、高いパフォーマンスと低消費電力で知られ、特にスペースの狭いエリアへの構築に適しています。ファンレスで静かな設計となっており、稼働時の騒音を低減しただけでなく、ファンの清掃と維持コストの節約にも繋がります。ユーザーは機構設計を変更することなく、それぞれ異なる演算パフォーマンスのニーズに基づき、需要に適したモジュールを自由に選択することができます。また、このシリーズでは128Gにメモリー容量を拡張し、エッジコンピューティングを行う際のメモリー容量不足を克服しています。



ユーザーが構築されているデバイスの状態を把握できるよう、DeviceEdgeシリーズはEdgeEyeを通してリモート監視機能を実現することができ、CPU/GPUの使用量や温度、メモリー負荷、ストレージの状態、更に近い将来にはバッテリーの状態確認、環境指標などに関する数値が正常範囲内に維持されているかどうか確認することができます。また、システムに深刻なダメージや異常が発生した場合や開発期間中には、デバイス上方のスマートボタン(iTons)を長押しすると、ワン・キー・リカバリーをすることができます。



DeviceEdge Miniシリーズは異なるコンフィギュレーション毎にそれぞれ特徴が分けられています。M2の大きな特徴は、給電側機器(PSE)を2組有していることです。イーサーネットケーブルを通してPoEカメラ2台に電源を供給することができ、通信距離も100メートルに及びます。特に安全セキュリティー分野やセンサーシステムの構築に適しています。


応用

防犯センサー


顔認証


転倒防止



製品の仕様

Model Number
AIE-CN12
Processor
CPU
6-core NVIDIA Carmel ARM®v8.2 64-bit CPU 6MB L2 + 4MB L3
GPU
384-core NVIDIA Volta™ GPU with 48 Tensor Cores
Memory
8 GB 128-bit LPDDR4
Storage
16GB eMMC 5.1 Flash
AI Performance
14 TOPS (INT8) at 10W
21 TOPS (INT8) at 15W
System
AI Button
Button "a" on top of the system called "iTons"
one step for system recovery

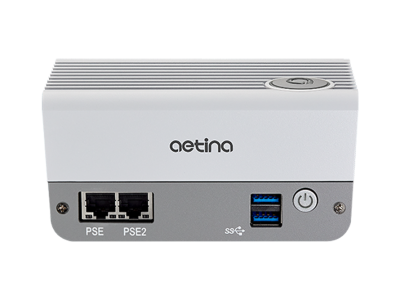

Front I/O
2x USB 3.2 Gen1 TypeA
1x Power button
2x RJ45(Support PoE PSE 802.3 af, total power:15W)

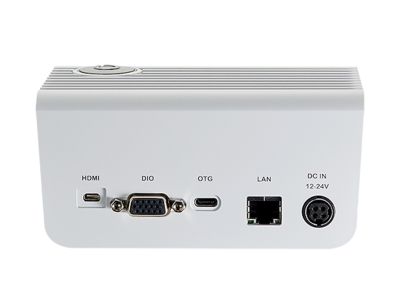

Rear I/O
1x USB Type-C (OTG only)
1x DB15 female connector (5x GPIO, 1x UART, 1x I2C, 1x CAN bus)
1x HDMI 1.4 with Micro HDMI D-Type connector
1x 4pin connector for DC-in
Side I/O
1x Recovery button
1x Reset button
2x Antenna(optional)
Expansion (Standard)
1x M.2 M-key 2242:NVMe 128G SSD(build-in)
Expansion (Optional)
1x M.2 E-key 2230:Wifi/BT function
OS Support
Ubuntu 18.04
Power Supply
Power Requirement
DC-in 12V~24V(DC Jack 4pin)
Mechanical
Dimensions(W x D x H)
132.6 x88.7 x 63.55mm
Weight
970g
Mounting
VESA
Environmental
Operating Temperature
-20°C ~ +50°C
Storage Temperature
-40°C ~ +85°C
Operating Humidity
10% ~ 90%
Cerification
CE / FCC

注文メッセージ

Model Number Description
AIE-CN12-A0 AIE-CN12 Fanless system with Jetson Xavier NX including DB15 Cable, 128G SSD, -20°C to +50°C
AIE-CT42-A0 AIE-CT42 Fanless system with Jetson TX2 NX including DB15 Cable, 128G SSD, -20°C to +50°C

相關周邊

無線通信モジュール

/upload/Peripherals/F_20200909101993UYKrJ5.PNG

Wireless-ACモジュール

Dual Band Wireless-AC M.2 2230

NVIDIA® Jetson Xavier™ NX
NVIDIA® Jetson TX2™ NX
Model Number
Model Number
AIE-CN12
AIE-CT42
Processor
CPU
6-core NVIDIA Carmel ARM®v8.2 64-bit CPU 6MB L2 + 4MB L3
Dual-core NVIDIA Denver 2 64-bit CPU and quad-core Arm® Cortex®-A57 MPCore processor complex
GPU
384-core NVIDIA Volta™ GPU with 48 Tensor Cores
NVIDIA Pascal architecture with 256 NVIDIA® CUDA® cores
Memory
8 GB 128-bit LPDDR4
4 GB 128-bit LPDDR4
Storage
16GB eMMC 5.1 Flash
16GB eMMC 5.1 Flash
AI Performance
14 TOPS (INT8) at 10W
21 TOPS (INT8) at 15W
1.33 TFLOPS at 7.5-15W
System
AI Button
Button "a" on top of the system called "iTons"
one step for system recovery
Button "a" on top of the system called "iTons"
one step for system recovery
Front I/O
2x USB 3.2 Gen1 TypeA
1x Power button
2x RJ45(Support PoE PSE 802.3 af, total power:15W)
2x USB 3.2 Gen1 TypeA
1x Power button
2x RJ45(Support PoE PSE 802.3 af, total power:15W)
Rear I/O
1x USB Type-C (OTG only)
1x DB15 female connector (5x GPIO, 1x UART, 1x I2C, 1x CAN bus)
1x HDMI 1.4 with Micro HDMI D-Type connector
1x 4pin connector for DC-in
1x USB Type-C (OTG only)
1x DB15 female connector (5x GPIO, 1x UART, 1x I2C, 1x CAN bus)
1x HDMI 1.4 with Micro HDMI D-Type connector
1x 4pin connector for DC-in
Side I/O
1x Recovery button
1x Reset button
2x Antenna(optional)
Expansion (Standard)
1x M.2 M-key 2242:NVMe 128G SSD(build-in)
1x M.2 M-key 2242:NVMe 128G SSD(build-in)
Expansion (Optional)
1x M.2 E-key 2230:Wifi/BT function
1x M.2 E-key 2230:Wifi/BT function
OS Support
Ubuntu 18.04
Ubuntu 18.04
Power Supply
Power Requirement
DC-in 12V~24V(DC Jack 4pin)
DC-in 12V~24V(DC Jack 4pin)
Mechanical
Dimensions(W x D x H)
132.6 x88.7 x 63.55mm
132.6 x88.7 x 63.55mm
Construction
Weight
970g
970g
Mounting
VESA
VESA
Environmental
Operating Temperature
-20°C ~ +50°C
-20°C ~ +50°C
Storage Temperature
-40°C ~ +85°C
-40°C ~ +85°C
Operating Temperature
10% ~ 90%
10% ~ 90%
Cerification
CE / FCC
CE / FCC
