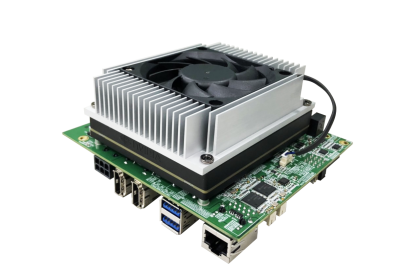

AX720-X32 front AX720-X32  ss
Prev
Next
AX720-X32 front AX720-X32  ss

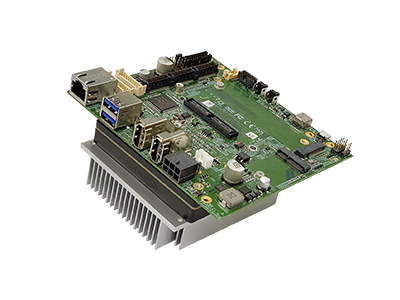

AX720-X32

支援NVIDIA Jetson AGX Xavier運算核心
特別為高解析度影像傳輸需求設計的影像偵測邊緣運算裝置
支援多種驅動認證後的I/O及周邊擴充模組
板載兩組HDMI、一組M.2 M Key、一組M.2 E Key及三組RJ45插槽
支援擴展溫度技術:-25°C ~ 80°C
支援60針PCIe /104擴充插槽
適用於機器人、工廠自動化、倉儲物流、偵測、醫療照護及智慧零售等應用中

NVIDIA Preferred Partner

產品介紹

AX720-X32是一款高擴充性的多功能運算平台,搭配NVIDIA® Jetson AGX Xavier™模組成為首屈一指的高效能、低功耗AI邊緣運算平台。透過120-pin的MIPI CSI-II相機擴充槽及PCIe/104插槽,這個劃時代的邊緣運算平台具備捕捉高解析度的影像並將運算的結果利用高速網路傳輸至伺服器或雲端的優勢,不僅能提升推論的精度及準度更能降低邊緣裝置和雲端間的延遲時間。

▼ Read More ▼
AX720-X32完全支援M.2裝置及10G高速擴充網卡,讓系統開發者能就各式不同的應用專案輕易整合相關周邊裝置,更能藉由已通過驅動認證的MIPI相機組件及多樣性周邊I/O擴充模組,開發者不僅能擴展其系統的連接性,同時讓影像偵測應用的開發更為彈性及快速。

因應嚴苛的工業運作環境及體積受限的系統,AX720-X32基於小型化的目標來設計,並加入擴展溫度技術支援-25°C至80°C。與NVIDIA Jetson AGX Xavier整合後,即可提供超過11TFLOPS的運算效能及高品質的即時邊緣分析能力。這個智慧平台小型化且高效能的優勢讓客戶方便將其應用於機器人、工廠自動化、倉儲物流、偵測、醫療照護、智慧零售及各項邊緣智慧系統中高解析度需求的影像偵測應用中。

此外,為每位客戶量身定做的Aetina iNAVI提供了系統還原和防護的服務,能夠加強對終端產品的保護和系統的優化。
NVIDIA Jetson AGX Xavier超過11 TFLOPs的運算效能優勢讓各項GPGPU專案迎刃而解
● 搭載PCIe/104擴充插槽,支援M.2裝置及10G擴充網卡
AX720-X32搭載了一組PCIe/104擴充插槽,藉由此I/O擴充插槽開發者可以快速且彈性的建立系統I/O的連結及通訊性,不僅能降低時間的花費,更能將開發成本著重在軟體及演算法上。
● 透過iNAVI客製化操作系統優化系統的穩定及安全性
藉由Aetina iNVAI客製化操作系統,開發者可以搭建專屬的Ubuntu操作系統,其包括了可從核心或系統一鍵還原和量身定做的硬體配對安全控制功能,用以保護任何來自未被授權的裝置和軟件所產生的無預期事件。
● 因應多樣性嵌入式應用設計且支援寬溫技術
AX720-X32為採用固態零組件設計的小型化系統(131mm x 120mm),並能在擴展溫度條件(-25°C to 80°C)下進行高效能的資料傳輸。這也是其能成為嵌入式AI應用在空間侷限且惡劣環境的條件下的最佳解決方案。

產品規格

Model Number
AX720-X32
Processor
CPU
Architecture
8-core ARM v8.2 64-bit CPU
8MB L2 + 4MB L3
GPU
Architecture
NVIDIA Volta™
NVIDIA CUDA® Cores
512 CUDA cores and 64 Tensor cores
Floating Point
11 TFLOPS (FP16)
22 TOPS (INT8)
Memory
Memory Size
16GB LPDDR4x
Memory Interface Width
256-bit
Networking
Networking
10/100/1000
RGMII Gigabit Ethernet
Mass Storage
Storage
32GB eMMC 5.1
Video Interfaces
Display
3 multi-mode
DP 1.4/eDP 1.4/HDMI 2.0
No DSI support
CSI
16 lanes MIPI CSI-II
D-PHY (40 Gbps)
C-PHY 1.1 (up to 59 Gbps)
Feature Support
DirectX
12.0 (12_1)
Vulkan
1.2.131
OpenGL
4.6
CUDA Compute Capability
7.2
Mechanical & Environment
Power Requirement
9.0 ~ 19.6V / 5A DC
Dimensions (mm)
131mm x 120mm
Operation Temperature
- 25 ~ + 80 ℃
Operation Humidity
10% ~90%
Storage Temperature
-40°C ~ +85°C
I/O
Storage
1x Micro SD card slot
Video Outputs
2x HDMI Type A
LAN
1x RJ-45 (Internal)
2x RJ-45 (Extension daughter board)
Extension Slots
1x M.2 M Key
1x M.2 E Key
1x MIPI CSI-II Connector (120-pins)
1x PCIe/104 slot
USB
2x USB3.2 Gen1 Type A
1x USB3.2 Gen2 Type C
1x USB2.0 Micro AB OTG
Serial
1x RS-232
Others
2x CAN Bus
1x Front Panel
5x GPIO
1x 4-pin FAN connector
1x 6-pin Power connector
3x UART
開始比較
0

機構尺寸

AX720-X32 dimension

訂購訊息

Model Number Description
AX720-X32-FN02 AX720+Jetson AGX Xavier Module (32GB) +FAN+Cable Kit+Power Adapter & US Power Cord, -25°C to +80°C
AX720-X32-FN03 AX720+Jetson AGX Xavier Module (32GB) +FAN+Cable Kit+Power Adapter & EU Power Cord, -25°C to +80°C

相關周邊

影像偵測模組

/upload/Peripherals/F_20200904142240XrvgwQ.PNG

2M SerDes相機

IMX290-SerDes, 1920x1080/60fps

/upload/Peripherals/F_20200904142243JFFh8t.PNG

4K MIPI相機

IMX334-MIPI, 3840x2160/30fps

/upload/Peripherals/F_20190311115150QCppVA.PNG

CSI-II相機連接板

6x MIPI CSI-II FHD cameras

/upload/Peripherals/F_20190311115035nRti6k.PNG

FPDLink-III相機連接板

6x FHD FPDLink cameras

/upload/Peripherals/F_20190311111961gF2j9Z.PNG

2M MIPI相機

IMX290-MIPI, 1920x1080/60fps

相關下載

Document

檔名 大小 版本 作業系統 Model Name 更新時間 下載
Aetina_AX720_User manual_V1.0 705.39 KB v1.0 - AX720 2020-08-11 View
Aetina_Platform_AX720+Xavier_datasheet(32G)_v1.0 1.11 MB v1.0 - AX720-X32 2020-07-10 View

Driver & Software

檔名 大小 版本 作業系統 Model Name 更新時間 下載
R32_3_1_Xavier_AX720_Camera_IMX290THCV_six_1  NEW!!! 24.00 KB R32.3.1 Ubuntu
18.04
AX720-XAV 2020-07-10 View
