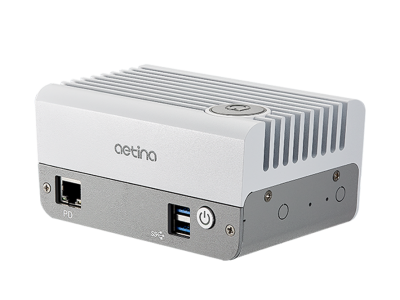

DeviceEdge Mini Series - M1

受電側機器PD給電に対応、簡易配線に適している
コンパクトなファンレス静音デザイン、高い演算パフォーマンス、低消費電力

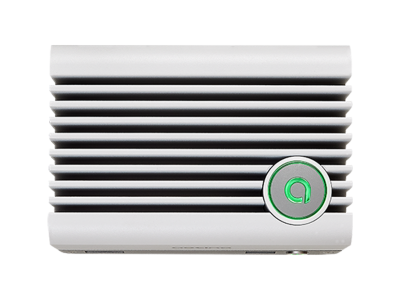

デバイスの状態をリモート監視(EdgeEye)、システムワン・キー・リカバリーボタン(iTons)
異なる演算パフォーマンスモジュールを自由に選択:NVIDIA® Jetson Xavier™ NX, TX2 NX module
データ保存容量を128Gに拡張
様々なエッジコンピューティングシチュエーションへの構築に適している


製品紹介

DeviceEdge Miniシリーズは手のひらサイズにも関わらず、高いパフォーマンスと低消費電力で知られ、特にスペースの狭いエリアへの構築に適しています。ファンレスで静かな設計となっており、稼働時の騒音を低減しただけでなく、ファンの清掃と維持コストの節約にも繋がります。ユーザーは機構設計を変更することなく、それぞれ異なる演算パフォーマンスのニーズに基づき、需要に適したモジュールを自由に選択することができます。また、このシリーズでは128Gにメモリー容量を拡張し、エッジコンピューティングを行う際のメモリー容量不足を克服しています。



ユーザーが構築されているデバイスの状態を把握できるよう、DeviceEdgeシリーズはEdgeEyeを通してリモート監視機能を実現することができ、CPU/GPUの使用量や温度、メモリー負荷、ストレージの状態、更に近い将来にはバッテリーの状態確認、環境指標などに関する数値が正常範囲内に維持されているかどうか確認することができます。また、システムに深刻なダメージや異常が発生した場合や開発期間中には、デバイス上方のスマートボタン(iTons)を長押しすると、ワン・キー・リカバリーをすることができます。



DeviceEdge Miniシリーズは異なるコンフィギュレーション毎にそれぞれ特徴が分けられています。中でも、M1の大きな特徴として、受電側機器(PD)給電に対応しています。つまり、別途電源ケーブルを配線しなくても、イーサネットからの電源供給を受電することができます。そうすることで、ユーザーは配線を簡易化することができ、スペース、材料コストと人件費を節約することが可能です。


応用

スマートシティ


スマートファクトリー


スマートリテール



製品の仕様

Model Number
AIE-CN11
Processor
CPU
6-core NVIDIA Carmel ARM®v8.2 64-bit CPU 6MB L2 + 4MB L3
GPU
384-core NVIDIA Volta™ GPU with 48 Tensor Cores
Memory
8 GB 128-bit LPDDR4
Storage
16GB eMMC 5.1 Flash
AI Performance
14 TOPS (INT8) at 10W
21 TOPS (INT8) at 15W
System
AI Button
Button "a" on top of the system called "iTons"
one step for system recovery

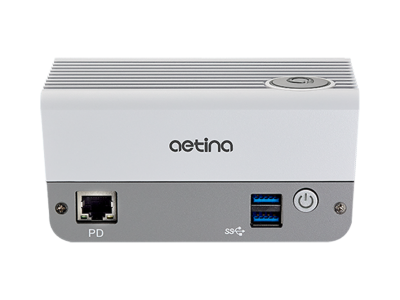

Front I/O
2x USB 3.2 Gen1 TypeA
1x Power button
1x RJ45(Support PoE PD 802.3 at)

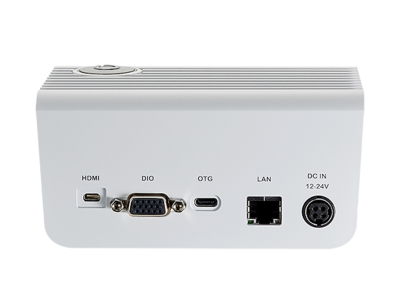

Rear I/O
1x USB Type-C (OTG only)
1x DB15 female connector (5x GPIO, 1x UART, 1x I2C, 1x CAN bus)
1x RJ45 10/100/1000 Gigabit Ethernet
1x HDMI 1.4 with Micro HDMI D-Type connector
1x 4pin connector for DC-in
Side I/O
1x Recovery button
1x Reset button
2x Antenna(optional)
Expansion (Standard)
1x M.2 M-key 2242:NVMe 128G SSD
Expansion (Optional)
1x M.2 E-key 2230:Wifi/BT function
OS Support
Ubuntu 18.04
Power Supply
Power Requirement
DC-in 12V~24V(DC Jack 4pin)
Mechanical
Dimensions(W x D x H)
132.6 x88.7 x 63.55mm
Weight
970g
Mounting
VESA
Environmental
Operating Temperature
-20°C ~ +50°C
Storage Temperature
-40°C ~ +85°C
Operating Humidity
10% ~ 90%
Cerification
CE / FCC

注文メッセージ

Model Number Description
AIE-CN11-A0 AIE-CN11 Fanless system with Jetson Xavier NX including DB15 Cable, 128G SSD, -20°C to +50°C
AIE-CT41-A0 AIE-CT41 Fanless system with Jetson TX2 NX including DB15 Cable, 128G SSD, -20°C to +50°C

相關周邊

無線通信モジュール

/upload/Peripherals/F_20200909101993UYKrJ5.PNG

Wireless-ACモジュール

Dual Band Wireless-AC M.2 2230

関連ダウンロード

モデル名 ファイル名 オペレーティングシステム バージョン 更新時間 ダウンロード
Mini_M1 Aetina_DeviceEdge_Mini_M1_datasheet v1.1 2022-03-02 View
Mini_M1 Aetina_DeviceEdege_Mini_M1_user manual v1.0 2022-02-17 View
モデル名 ファイル名 オペレーティングシステム バージョン 更新時間 ダウンロード
Mini_M1 R32_7_1_XAVIER-NX_AIE-CN11_1 L4T R32.7.1-Jetpack 4.6.1 2022-06-30 Download
NVIDIA® Jetson Xavier™ NX
NVIDIA® Jetson TX2™ NX
Model Number
Model Number
AIE-CN11
AIE-CT41
Processor
CPU
6-core NVIDIA Carmel ARM®v8.2 64-bit CPU 6MB L2 + 4MB L3
Dual-core NVIDIA Denver 2 64-bit CPU and quad-core Arm® Cortex®-A57 MPCore processor complex
GPU
384-core NVIDIA Volta™ GPU with 48 Tensor Cores
NVIDIA Pascal architecture with 256 NVIDIA® CUDA® cores
Memory
8 GB 128-bit LPDDR4
4 GB 128-bit LPDDR4
Storage
16GB eMMC 5.1 Flash
16GB eMMC 5.1 Flash
AI Performance
14 TOPS (INT8) at 10W
21 TOPS (INT8) at 15W
1.33 TFLOPS at 7.5-15W
System
AI Button
Button "a" on top of the system called "iTons"
one step for system recovery
Button "a" on top of the system called "iTons"
one step for system recovery
Front I/O
2x USB 3.2 Gen1 TypeA
1x Power button
1x RJ45(Support PoE PD 802.3 at)
2x USB 3.2 Gen1 TypeA
1x Power button
1x RJ45(Support PoE PD 802.3 at)
Rear I/O
1x USB Type-C (OTG only)
1x DB15 female connector (5x GPIO, 1x UART, 1x I2C, 1x CAN bus)
1x RJ45 10/100/1000 Gigabit Ethernet
1x HDMI 1.4 with Micro HDMI D-Type connector
1x 4pin connector for DC-in
1x USB Type-C (OTG only)
1x DB15 female connector (5x GPIO, 1x UART, 1x I2C, 1x CAN bus)
1x RJ45 10/100/1000 Gigabit Ethernet
1x HDMI 1.4 with Micro HDMI D-Type connector
1x 4pin connector for DC-in
Side I/O
1x Recovery button
1x Reset button
2x Antenna(optional)
Expansion (Standard)
1x M.2 M-key 2242:NVMe 128G SSD
1x M.2 M-key 2242:NVMe 128G SSD
Expansion (Optional)
1x M.2 E-key 2230:Wifi/BT function
1x M.2 E-key 2230:Wifi/BT function
OS Support
Ubuntu 18.04
Ubuntu 18.04
Power Supply
Power Requirement
DC-in 12V~24V(DC Jack 4pin)
DC-in 12V~24V(DC Jack 4pin)
Mechanical
Dimensions(W x D x H)
132.6 x88.7 x 63.55mm
132.6 x88.7 x 63.55mm
Construction
Weight
970g
970g
Mounting
VESA
VESA
Environmental
Operating Temperature
-20°C ~ +50°C
-20°C ~ +50°C
Storage Temperature
-40°C ~ +85°C
-40°C ~ +85°C
Operating Temperature
10% ~ 90%
10% ~ 90%
Cerification
CE / FCC
CE / FCC
