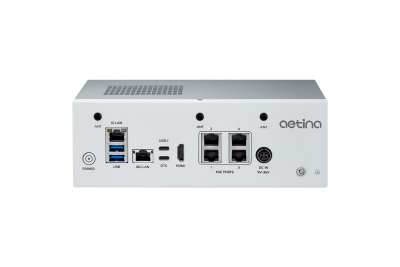

AIE-KX11/12/21/22
• NVIDIA ® Jetson AGX Orin™ 32 GB/64 GBモジュールをサポート
• 最大275 TOPSのAIパフォーマンス
• 9～36 VDCの幅広い入力電力
• 1 x B-Key/1 x E-Key/1 x M-Keyスロット
• GbE x 1、10 GbE x 1、および2/4 x IEEE 802.3af GbE PSEポート
• Innodiskアウトオブバンドリモート管理モジュールのサポート
• 動作温度範囲 -25°C ～ +70°C
 |
製品紹介
| ● 8 x AIのパフォーマンスにより、低レイテンシでAI推論が可能 |
| NVIDIA Jetson AGX Orinモジュールは最大275 TOPSを提供します。これはNVIDIA ® Jetson AGX Xavier™ 32 GBモジュールの8倍です。2048個のNVIDIA ® CUDA ®コアおよび64個のTensorコアで構成されるNVIDIA Jetson AGX Orin 64 GBモジュールにより、端末でのサーバークラスAI推論を低レイテンシで実行可能にしました。 |
| ● 包括的なM.2拡張性とLANポート |
| AIE-KX11/12/21/22は、LTE/5G対応のM.2 B-Key x 1、Wifi/BT対応のM.2 E-Key x 1、ストレージ対応のM.2 M-Key x 1を内蔵した拡張性の高いシステムです。ネットワーク用にオンボードの2または4 x PSEポートが2あるいは4 x POEカメラに対応しています。1 x 10 GbEポートは従来のGbE標準の10倍で最大100億ビット/秒のデータ速度を実現します。 |
| ● 入力電力の幅が大きく広範な動作温度帯に対応しているため様々なアプリケーションに使用可能 |
|
AIE-KX11/12/21/22は、さまざまな組み込みアプリケーション、特にスマートファクトリー、スマートシティ、スマート交通などの厳しい環境に対応するため、-25°Cから70°Cまでの広範な動作温度と9から36 VDCまでの広い入力電力に対応しています。 |
*AIE-KX11/12/21/22 is a preliminary product, so the specifications are subject to change without prior notice.
製品の仕様
| Model Number | AIE-KX11 | AIE-KX12 | AIE-KX21 | AIE-KX22 |
| Module Compatibility | NVIDIA Jetson AGX Orin 32GB | NVIDIA Jetson AGX Orin 64GB | ||
| AI Performance | 200 TOPS | 275 TOPS | ||
| GPU | 1792-core NVIDIA Ampere GPU with 56 Tensor Cores | 2048-core NVIDIA Ampere GPU with 64 Tensor Cores | ||
| CPU | 8-core NVIDIA Arm® Cortex A78AE v8.2 64-bit CPU 2MB L2 + 4MB L3 | 12-core NVIDIA Arm® Cortex A78AE v8.2 64-bit CPU 3MB L2 + 6MB L3 | ||
| Memory | 32 GB 256-bit LPDDR5 204.8 GB/s | 64GB 256-bit LPDDR5 204.8 GB/s | ||
| Storage | 64GB eMMC 5.1 | |||
| Display | 1 x HDMI 2.0 Type A | |||
| Audio | Line-out / Line-in / Mic (optional with daughter board) | |||
| TPM | TPM v2.0 (optional) | |||
| LAN | 1 x RJ-45 GbE port, 1 x RJ-45 10GbE port | |||
| PoE Interface | 2 x RJ-45 GbE PSE (IEEE 802.3af compliant, Power Output 15W/Port)* |
4 x RJ-45 GbE PSE (IEEE 802.3af compliant, Power Output 15W/Port)* |
2 x RJ-45 GbE PSE (IEEE 802.3af compliant, Power Output 15W/Port)* |
4 x RJ-45 GbE PSE (IEEE 802.3af compliant, Power Output 15W/Port)* |
| *PSE Port 1 & Port 2 support IEEE 802.3at compliant; Total PSE ports support up to 60W | ||||
| USB | 2 x USB 3.2 Gen1 Ty pe A, 1 x OTG Ty pe-C, 1 x USB 3.2 Gen2 Ty pe-C, 1 x DB-15 USB 2.0 | |||
| I/O Interfaces | 2 x I2C, 1 x SPI, 5 x GPIO, 1 x RS-232, 1 x RS-422 / RS-485 (2-in-1), 2 x CAN 2.0b (isolation; support CAN FD), 2 x UART, 1 x microSIM Card Slot |
|||
| Expansion | 1 x M.2 B-Key 3042/3052 (LTE/4G/5G) 1 x M.2 E-Key 2230 (WiFi/BT) 1 x M.2 M-Key 2280 (supports NVMe; PCIe x2 Gen3) 1 x microSD Card Slot |
|||
| MISC. Function | 1 x Power / Recovery / Reset button | |||
| Power Input / Connector | DC-in 9 to 36 VDC / 4-Pin DC Jack Power Connector | |||
| Power Consumption | Idle: 14.3 W Full Loading: 115.8* W |
Idle: 14.8 W Full Loading: 136.8* W |
||
| *For more test condition information, please refer to user manual | ||||
| Dimension (WxDxH) | 220 x 170 x 79 mm (8.66 x 6.69 x 3.11 in) | |||
| Mounting | Wall Mount (Optional) / Din Rail (Optional) | |||
| Net Weight | 1.852 kg (4 lb) | |||
| Vibration | 1 Grms, IEC 60068-2-64, random, 5 ~ 500 Hz, 1 hr/axis | |||
| Shock | 10 G, IEC 60068-2-27, half sine, 11 ms duration | |||
| Temperature | Operating Temp.: -25°C ~ +70°C (-13°F ~ +158°F) with 0.5 m/s air flow Storage Temp.: -40°C ~ +85°C (-40°F ~ +185°F) |
|||
| Humidity | 95% @ 40°C (104°F) (non-condensing) | |||
| Software Support | Linux (Support Jetpack 5.0 above) | |||
| Certification | CE / FCC Class A / UKCA | |||
製品の仕様
注文メッセージ
| Model Number | Description |
|---|---|
|
AIE-KX11-1-A1 |
AGX ORIN 32GB + carrier board + FAN + chassis + power adaptor + US power cord with 2 PSE ports, -25°C to +70°C |
|
AIE-KX12-1-A1 |
AGX ORIN 32GB + carrier board + FAN + chassis + power adaptor + US power cord with 4 PSE ports, -25°C to +70°C |
|
AIE-KX21-1-A1 |
AGX ORIN 64GB + carrier board + FAN + chassis + power adaptor + US power cord with 2 PSE ports, -25°C to +70°C |
|
AIE-KX22-1-A1 |
AGX ORIN 64GB + carrier board + FAN + chassis + power adaptor + US power cord with 4 PSE ports , -25°C to +70°C |
