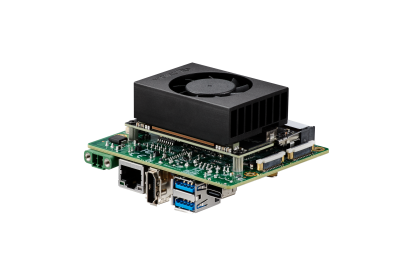

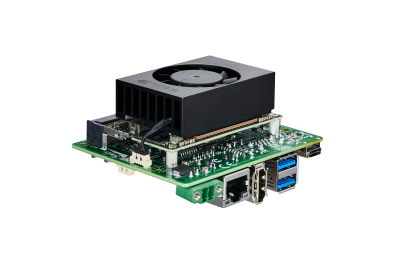

AIB-SO21/31| AIB-SN31/41
•NVIDIA Jetson Orin™ NX/Orin Nano™モジュールに対応
• 12～24VDCの広い入力電圧範囲
•1 x M.2 E-Key、1 x M-Key (内蔵NVMe 128GB)
• Innodiskアウトオブバンドリモート管理モジュールに対応 (オプション)
• 作動温度-25℃～+80℃
 |
製品紹介
| ● 最大80倍のAIパフォーマンスにより、最小のJetsonフォームファクタでAI推論が可能 |
| NVIDIA Jetson Orin NXモジュールは最大100 TOPSで、NVIDIA Jetson AGX Xavier™モジュールの3倍以上、NVIDIA Jetson Xavier™ NXモジュールの約5倍です。NVIDIA Jetson Orin Nanoは、NVIDIA Jetson NanoTMモジュールの80倍の最大40 TOPSを実現しています。つまり、NVIDIA Jetson Orin NXとOrin Nanoモジュールは、最小限のJetsonフォームファクタによってメインストリームにおいてもエントリーレベルにおいてもエッジAIの新基準を提示しています。 |
| ● 内部および外部ストレージ拡張に十分なM.2 |
| エッジコンピューティングプラットフォームAIB-SO31/41およびAIB-SN31/41には、Wi-fi/BT用に1 x M.2 E-Key、ストレージ用に1 x M.2 M-Keyが搭載されています。エッジコンピューティング用の十分なデータストレージを確保できるように、AIB-SO31/41およびAIB-SN 31/41は、高速データ送信機能を備えた外付けM.2 2242 NVMeに対応しています。 |
| ● さまざまな組み込み用途で使える広い入力電力幅と作動温度 |
|
AIB-SO21/31およびAIB-SN31/41は、さまざまな組み込みアプリケーション、特にスマートファクトリー、スマートシティ、およびスマート交通機関での困難な環境に対応するために、-25°Cから80°Cまでの作動温度と12から24 VDCまでの広い入力電力幅に適応しています。 |
製品の仕様
| Model Number | AIB-SO21 | AIB-SO31 | AIB-SN31 | AIB-SN41 |
| Module Compatibility | NVIDIA Jetson Orin Nano 4GB | NVIDIA Jetson Orin Nano 8GB | NVIDIA Jetson Orin NX 8GB | NVIDIA Jetson Orin NX 16GB |
| AI Performance | 20 TOPS | 40 TOPS | 70 TOPS | 100 TOPS |
| GPU | 512 Core NVIDIA Ampere, with 16 Tensor Cores | 1024 Core NVIDIA Ampere, with 32 Tensor Cores | 1024 Core NVIDIA Ampere, with 32 Tensor Cores | |
| CPU | 6-core Arm® Cortex®-A78AE v 8.2 64-bit CPU 1.5MB L2 + 4MB L3 | 6-core Arm® Cortex®-A78AE v 8.2 64-bit CPU 1.5MB L2 + 4MB L3 | 8-core Arm® Cortex®-A78AE v 8.2 64-bit CPU 2MB L2 + 4MB L3 | |
| Memory | 4GB 64-bit LPDDR5 34GB/s | 8GB 128-bit LPDDR5 68GB/s | 8GB 128-bit LPDDR5 102.4 GB/s | 16GB 128-bit LPDDR5 102.4 GB/s |
| Storage | 1 x M.2 M-Key 2242 (NVMe 128GB built-in) | |||
| Display | 1 x HDMI 2.0 Type A | |||
| Audio | Line-out / Line-in / Mic (optional with daughter board) | |||
| RTC | With super capacitor, battery (optional) | |||
| MIPI Camera Input | 2 x 4-Lane MIPI CSI-2 22-Pin Connector | |||
| LAN | 1 x RJ-45 GbE ports | |||
| USB | 2 x USB 3.2 Gen2 Type A (supports up to 10Gbps shared) 1 x OTG Type-C |
|||
| I/O Interfaces | 5 x GPIO, 1 x I2C, 1 x I2S, 1 x RS-232, 1 x UART, 1 x UART (Debug Only ), 1 x SPI, 1 x CAN (Isolation; support CAN FD) |
|||
| Expansion | 1 x M.2 E-Key 2230 (WiFi/BT) 1 x M.2 M-Key 2242 (NVMe 128GB built-in) |
|||
| MISC. Function | 1 x Power / 1 x Recovery / 1 x Reset Button | |||
| Power Consumption | Idle: 5.4 W Full Loading: 27.08* W |
Idle: 5.7 W Full Loading: 37.5* W |
||
| *For more test condition information, please refer to user manual | ||||
| Power Input/Connector | DC-in 12-24VDC / 2-Pin Terminal Block | |||
| Dimension (WxDxH) | 87.4 x 67.4 x 28.45 mm (3.44 x 2.65 x 1.12 in) | |||
| Net Weight | 0.144 kg (0.32 lb) w/ Fansink | |||
| Vibration | 1 Grms, IEC 60068-2-64, random, 5 ~ 500 Hz, 1 hr/axis | |||
| Shock | 10 G, IEC 60068-2-27, half sine, 11 ms duration | |||
| Temperature |
Operating Temp. -25°C ~ +80°C (-13°F ~ +176°F) |
|||
| Humidity | 95% @ 40°C (104°F) (non-condensing) | |||
| Software Support | Linux (Support Jetpack 5.0 above) | |||
| Certification | CE / FCC Class A / UKCA | |||
製品の仕様
注文メッセージ
| Model Number | Description |
|---|---|
|
AIB-SO21-1-A1 |
Orin Nano 4GB, 1 x HDMI, 1 x GbE, 2 x USB, 2 x 4 lane MIPI 22 pins, 128GB SSD, E/M Key, 12 to 24 VDC input, -20°C~80°C |
|
AIB-SO31-1-A1 |
Orin Nano 8GB, 1 x HDMI, 1 x GbE, 2 x USB, 2 x 4 lane MIPI 22 pins, 128GB SSD, E/M Key, 12 to 24 VDC input, -20°C~80°C |
|
AIB-SN31-1-A1 |
Orin NX 8GB, 1 x HDMI, 1 x GbE, 2 x USB, 2 x 4 lane MIPI 22 pins, 128GB SSD, E/M Key, 12 to 24 VDC input, -20°C~80°C |
|
AIB-SN41-1-A1 |
Orin NX 16GB, 1 x HDMI, 1 x GbE, 2 x USB, 2 x 4 lane MIPI 22 pins, 128GB SSD, E/M Key, 12 to 24 VDC input, -20°C~80°C |
関連ダウンロード
| モデル名 | ファイル名 | オペレーティングシステム | バージョン | 更新時間 | ダウンロード |
|---|---|---|---|---|---|
| Jetson Orin Series | Aetina_Peripherals List for Jetson Orin Series | v1.5 | 2024-02-19 | View | |
| AIB-SO21/31 AIB-SN31/41 |
Aetina_AIB-SO21/31_AIB-SN31/41_datasheet | v1.1 | 2024-01-11 | View | |
| AIB-SO21/31 AIB-SN31/41 |
Aetina_AIB-SO21/31_AIB-SN31/41_user manual | v1.2 | 2023-11-02 | View |
| モデル名 | ファイル名 | オペレーティングシステム | バージョン | 更新時間 | ダウンロード |
|---|---|---|---|---|---|
| AIB-SN31/AIB-SN41 AIE-KN31/AIE-KN41 AIE-CN31/AIE-CN41 |
R35_3_1_Orin_NX_AIB-SO01-SN01_v6_STD | L4T R35.3.1-JetPack 5.1.1 | 2023-08-17 | View | |
| AIB-SO21/AIB-SO31 AIE-KO21/AIE-KO31 AIE-CO21/AIE-CO31 |
R35_3_1_Orin_Nano_AIB-SO01-SN01_v4_STD | L4T R35.3.1-JetPack 5.1.1 | 2023-08-17 | View |
