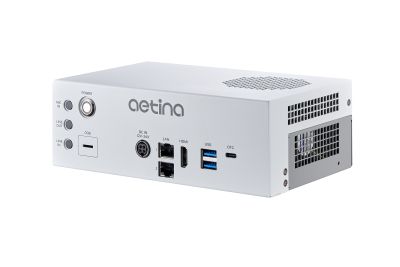

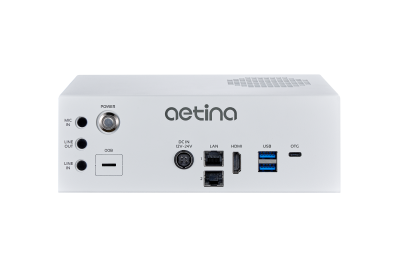

AIE-KO22_32_AIE-KN32_42_side AIE-KO22_32_AIE-KN32_42_front AIE-KO22_32_AIE-KN32_42_bake side
Prev
Next
AIE-KO22_32_AIE-KN32_42_side AIE-KO22_32_AIE-KN32_42_front AIE-KO22_32_AIE-KN32_42_bake side

AIE-KO22/32 | AIE-KN32/42

• NVIDIA Jetson Orin™ NX/Orin Nano™ (Super Mode) モジュールに対応
• 12～24VDCの広い入力電圧範囲
• 1 x M.2 B-Key/E-Key/M-Key (内蔵のNVMe 128GB)
• 2 x RJ-45 GbE ポート
• 作動温度-25℃～+70℃

NVIDIA Preferred Partner NVIDIA Preferred Partner

製品紹介

● 最大80倍のAIパフォーマンスにより、最小のJetsonフォームファクタでAI推論が可能
NVIDIA Jetson Orin NXモジュールは最大100 TOPSで、NVIDIA Jetson AGX Xavier™モジュールの3倍以上、NVIDIA Jetson Xavier™ NXモジュールの約5倍です。NVIDIA Jetson Orin Nanoは、NVIDIA Jetson NanoTMモジュールの80倍の最大40 TOPSを実現しています。つまり、NVIDIA Jetson Orin NXとOrin Nanoモジュールは、最小限のJetsonフォームファクタによってメインストリームにおいてもエントリーレベルにおいてもエッジAIの新基準を提示しています。

● 内部および外部ストレージ拡張に十分なM.2
エッジコンピューティングプラットフォームAIB-MO22/32とAIB-MN32/42には、Wi-Fi/BT用の1 x M.2 E-Key、ストレージ用の1 x M.2 M-Keyが搭載されています。エッジコンピューティング用の十分なデータストレージを確保できるように、AIB-MO22/32およびAIB-MN32/42は、高速データ送信機能を備えた外付けM.2 2242 NVMeに対応しています。
● さまざまな組み込み用途で使える広い入力電力幅と作動温度
AIB-MO22/32およびAIB-MN32/42は、さまざまな組み込みアプリケーション、特にスマートファクトリー、スマートシティ、およびスマート交通機関での困難な環境に対応するために、-25°Cから70°Cまでの作動温度と12から24 VDCまでの広い入力電力幅に適応しています。

* AIB-KO22/32、AIB-KN32/42はプロトタイプ製品のため、仕様は予告なく変更されることがあります。

Supercharge with NVIDIA Super Mode

  Orin Nano 4GB Orin Nano 4GB
(Super)		 Orin Nano 8GB Orin Nano 8GB
(Super)		 Orin NX 8GB Orin NX 8GB
(Super)		 Orin NX 16GB Orin NX 16GB
(Super)
GPU Cores 512 CUDA Cores

16 Tensor Cores		 512 CUDA Cores

16 Tensor Cores		 1024 CUDA Cores

32 Tensor Cores		 1024 CUDA Cores

32 Tensor Cores		 1024 CUDA Cores

32 Tensor Cores		 1024 CUDA Cores

32 Tensor Cores		 1024 CUDA Cores

32 Tensor Cores		 1024 CUDA Cores

32 Tensor Cores
GPU Max Frequency 625 MHz 1020 MHz 625 MHz 1020 MHz 765 MHz 1173 MHz 918 MHz 1173 MHz
Peak AI Performance INT8 20 TOPS 34 TOPS 40 TOPS 67 TOPS 70 TOPS 117 TOPS 100 TOPS 157 TOPS
GPU Performance (S/D) 20/10 TOPs 34/17 TOPs 40/20 TOPs 67/33 TOPs 50/25 TOPs 77/38 TOPs 60/30 TOPs 77/38 TOPs
CPU 6X A78

1.5 GHz		 6X A78

1.7 GHz		 6X A78

1.5 GHz		 6X A78

1.7 GHz		 6X A78

2.0 GHz		 6X A78

2.0 GHz		 8X A78

2.0 GHz		 8X A78

2.0 GHz
SPEC int rate 106 118 106 118 130 167 167 167
DLA Performance (S/D) N/A N/A N/A N/A 20/10 TOPs 40/20 TOPs 40/20 TOPs 80/40 TOPs
DRAM BW 34 GB/s 51 GB/s 68 GB/s 102 GB/s 102 GB/s 102 GB/s 102 GB/s 102 GB/s
Mechanical 70 x 45 mm

260 pins		 70 x 45 mm

260 pins		 70 x 45 mm

260 pins		 70 x 45 mm

260 pins		 70 x 45 mm

260 pins		 70 x 45 mm

260 pins		 70 x 45 mm

260 pins		 70 x 45 mm

260 pins
Module Power 7W | 10W 7W | 10W | 25W 7W | 15W 10W | 15W | 25W 10W | 15W | 20W 10W | 15W | 25W | 40W 10W | 15W | 25W 10W | 15W | 25W | 40W

Specifications

                  
Model Number AIE-KO22 AIE-KO32 AIE-KN32 AIE-KN42
Module Compatibility NVIDIA Jetson Orin Nano 4GB NVIDIA Jetson Orin Nano 4GB (Super) NVIDIA Jetson Orin Nano 8GB NVIDIA Jetson Orin Nano 8GB (Super) NVIDIA Jetson Orin NX 8GB NVIDIA Jetson Orin NX 16GB
AI Performance 20 TOPS 34 TOPS 40 TOPS 67 TOPS 70 TOPS 100 TOPS
GPU 512 Core NVIDIA Ampere, with 16 Tensor Cores 1024 Core NVIDIA Ampere, with 32 Tensor Cores 1024 Core NVIDIA Ampere, with 32 Tensor Cores
CPU 6-core Arm® Cortex®-A78AE v8.2 64-bit 1.5MB L2 + 4MB L3 6-core Arm® Cortex®-A78AE v8.2 64-bit 1.5MB L2 + 4MB L3 8-core Arm® Cortex®-A78AE v8.2 64-bit 2MB L2 + 4MB L3
Memory 4GB 64-bit LPDDR5 34 GB/s 4GB 64-bit LPDDR5 51 GB/s 8GB 128-bit LPDDR5 68 GB/s 8GB 128-bit LPDDR5 68 GB/s 8GB 128-bit LPDDR5 102.4 GB/s 16GB 128-bit LPDDR5 102.4 GB/s
Storage 1 x M.2 M-Key 2242 (NVMe 128GB built-in)
Display 1 x HDMI 2.0 Type A
Audio Line-out / Line-in / Mic (optional with daughter board)
RTC With super capacitor, battery (optional)
LAN 2 x RJ-45 GbE Ports
USB 2 x USB 3.2 Gen2 Type A (supports up to 10Gbps shared)
1 x OTG Type-C
I/O Interfaces 5 x GPIO,
1 x UART,
1 x I2C,
1 x RS-232,
1 x RS-422/485 (2-in-1),
1 x CAN (isolation; support CAN FD),
1 x OOB (optional),
1 x microSIM Card Slot
Expansion 1 x M.2 B-Key 3042/3052 (LTE/4G/5G)
1 x M.2 E-Key 2230 (WiFi/BT)
1 x M.2 M-Key 2242 (NVMe 128GB built-in)
MISC. Function 1 x Power Button / Recovery Button / Reset Button
Power Input/Connector DC-in 12-24VDC / 4-Pin DC Jack Power Connector
Power Consumption Idle: 6.4 W
Full Loading: 30.05* W		 Idle: 6.4 W
Full Loading: 40* W		 Idle: 6.4 W
Full Loading: 30.05* W		 Idle: 6.4 W
Full Loading: 40* W		 Idle: 6.4 W
Full Loading: 39.55* W
Dimension (WxDxH) 196.5 x 124 x 68 mm (7.73 x 4.88 x 2.67")
Mounting Wall Mount (optional) / Din Rail (optional)
Net Weight 1.102 kg (2 lb )
Vibration 1 Grms, IEC 60068-2-64, random, 5 ~ 500 Hz, 1 hr/axis
Shock 10 G, IEC 60068-2-27, half sine, 11 ms duration
Temperature Operating Temp.: -25°C ~ +70°C (-13°F ~ +158°F) with 0.5 m/s air flow
Storage Temp.: -40°C ~ +85°C (-40°F ~ +185°F)
*With full CPU+GPU stressing: System non-throttling at 60C with 40W TDP mode (MAXN)
Humidity 95% @ 40°C (104°F) (non-condensing)
Software Support Linux (Support Jetpack 5.0 above)
Certification CE / FCC Class A / UKCA

製品の仕様

比較を開始
0

注文メッセージ

Model Number Description

AIE-KO22-1-A1

Orin Nano 4GB, 1 x HDMI, 2 x GbE, 2 x USB, 128GB SSD, B/E/M Key, 12 to 24 VDC input, -25°C to +70°C

AIE-KO32-1-A1

Orin Nano 8GB, 1 x HDMI, 2 x GbE, 2 x USB, 128GB SSD, B/E/M Key, 12 to 24 VDC input, -25°C to +70°C

AIE-KN32-1-A1

Orin NX 8GB, 1 x HDMI, 2 x GbE, 2 x USB, 128GB SSD, B/E/M Key, 12 to 24 VDC input, -25°C to +70°C

AIE-KN42-1-A1

Orin NX 16GB, 1 x HDMI, 2 x GbE, 2 x USB, 128GB SSD, B/E/M Key, 12 to 24 VDC input, -25°C to +70°C
AIE-KO22-1-S1
(Super Mode)
 Orin Nano 4GB, 1 x HDMI, 2 x GbE, 2 x USB, 128GB SSD, B/E/M Key, 12 to 24 VDC input, -25°C ~ +70°C
AIE-KO32-1-S1
(Super Mode)
 Orin Nano 8GB, 1 x HDMI, 2 x GbE, 2 x USB, 128GB SSD, B/E/M Key, 12 to 24 VDC input, -25°C ~ +70°C

関連ダウンロード

資料 ドライバーとソフトウェア
モデル名 ファイル名 オペレーティングシステム バージョン 更新時間 ダウンロード
AIE-KO22/32 Aetina_AIE-KO22/32_Super mode_datasheet v1.0 2025-03-18 View
Jetson Orin Series Aetina_Peripherals List for Jetson Orin Series v1.7 2024-12-16 View
ARM-based edge AI systems Aetina DeviceEdge Brochure 2025 v1.0 2025-04-10 View
AIE-KO22/32
AIE-KN32/42		 Aetina_AIE-KO22/32_AIE-KN32/42_datasheet v1.1 2024-01-11 View
AIE-KO22/32
AIE-KN32/42		 Aetina_AIE-KO22/32_AIE-KN32/42_user manual v1.1 2023-11-02 View
モデル名 ファイル名 オペレーティングシステム バージョン 更新時間 ダウンロード
AIB-MO22/AIB-MO32
AIE-KO22/AIE-KO32
AIE-PO32/ AIE-PO32		 PATCH_R36_4_3_Orin_NX-Nano_AIB-MO02-MN02_v1.0.1_STD_Aetina. JetPack 6.2 2025-03-17 View
AIB-MN32/AIB-MN42
AIE-KN32/AIE-KN42
AIE-PN32/AIE-PN42
AIB-MO22/AIB-MO32
AIE-KO22/AIE-KO32
AIE-PO22/ AIE-PO32		 PATCH_R36_3_0_Orin_NX-Nano_AIB-MO02-MN02_v1.3.0_STD JetPack 6.0 2024-11-27 View
