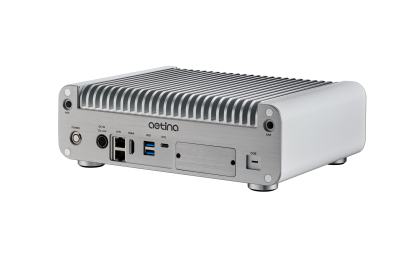

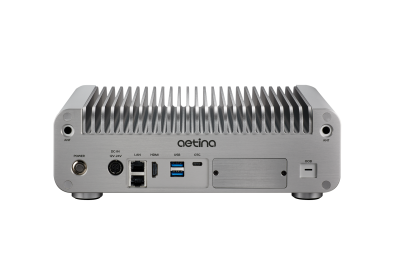

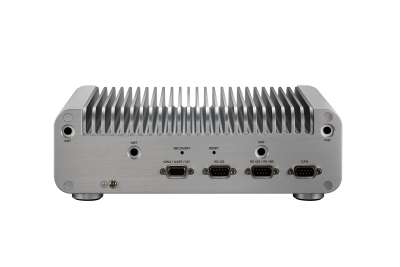

side front back
Prev
Next
side front back

AIE-PO23/33-3M | AIE-PN33/43-3M

• NVIDIA Jetson Orin™ NX及びOrin Nano™ (Super Mode) モジュール対応

• 2 x RJ-45 GbEポート

• 1 x M.2 B-キー, 1 x M.2 E-キー,　スロット

• NVMe ストレージ用3 x M.2 M-キー スロット, CAN, RS-232/RS-422/485拡張

•12から24 VDCの幅広い入力電圧に対応

• 作業温度　-25°C ～ +55°C

• ファンレス設計

• EdgeEyeによるリモートデバイス管理に対応

NVIDIA Preferred Partner NVIDIA Preferred Partner

製品紹介

AIE-PN 33/43-3MはAetinaのファンレスで汎用性の高い拡張エッジAIシステムで信頼性が高い高精度AI検査コントローラーとして注目されています。- M.2の拡張性を備えており、汎用性の高いI/Oポートとイーサネットポートを組み合わせることで、AI導入のさまざまなニーズに対応します。NVIDIA ® Jetson Orin™ NXを搭載したAIE-PO23/33-3Mは、最大100 TOPSのAIパフォーマンスを提供し、NVIDIA ® Jetson Orin Nano™モジュールとも互換性があります。どちらのシステムも、ユーザーにフル帯域幅とパワーパッケージを提供し、エッジでのAI推論のためのデータ接続を高速化し増強します。


● 最大100 TOPSのAIパフォーマンスにより、エッジでのAI推論を実現
AIE-PN33/43-3MとAIE-PO23/33-3Mは、NVIDIA Jetson Orin NXおよびOrin Nanoモジュールと完全に互換性があり、卓越したAIパフォーマンスを実現します。NVIDIA Jetson Orin NXに組み込まれた32 Tensorコアを備えた1024コアNVIDIA AmpereアーキテクチャGPUにより、AIE-PN33/43-3Mは最大100 TOPSのAIパフォーマンスを実現し、高解像度データ処理とリアルタイム推論を実現します。
● 括的なM.2拡張とワイドDC入力
AIE-PN33/43-3MとAIE-PO23/33-3Mは、柔軟で包括的なM.2拡張機能をサポートするコンパクトでファンレスのシステムです。LTE/5G用の M.2 B-キー1個、Wifi/BT用の M.2 E-キー1個、高速データ転送のためのNVMe拡張ストレージ用に M.2 M-キー3個、またはCANBus、RS-232/RS-422/RS-485拡張モジュールが内蔵されています。　AIE-PN33/43-3MとAIE-PO23/33-3Mは、AetinaのBSPやNVIDIA Jetpackツールキットを使用することで、道路、農場、工場、建設現場でのリアルタイムなAI駆動検出・認識に最適に活用できます。
● デバイスのリモート管理用にEdgeEyeをサポート

AIE-PN33/43-3MとAIE-PO23/33-3Mは、EdgeEyeの統合サポートにより、リモート管理の負担を軽減します。ITスタッフは、AetinaのEdgeEyeクラウド管理プラットフォームを使用して、中央管理コンソールから簡単に分散エッジシステムを監視、制御、再起動できます。

* AIE-PN33/43-3M and AIE-PO23/33-3M are preliminary products, so the specifications are subject to change without prior notice.

Supercharge with NVIDIA Super Mode

  Orin Nano 4GB Orin Nano 4GB
(Super)		 Orin Nano 8GB Orin Nano 8GB
(Super)		 Orin NX 8GB Orin NX 8GB
(Super)		 Orin NX 16GB Orin NX 16GB
(Super)
GPU Cores 512 CUDA Cores

16 Tensor Cores		 512 CUDA Cores

16 Tensor Cores		 1024 CUDA Cores

32 Tensor Cores		 1024 CUDA Cores

32 Tensor Cores		 1024 CUDA Cores

32 Tensor Cores		 1024 CUDA Cores

32 Tensor Cores		 1024 CUDA Cores

32 Tensor Cores		 1024 CUDA Cores

32 Tensor Cores
GPU Max Frequency 625 MHz 1020 MHz 625 MHz 1020 MHz 765 MHz 1173 MHz 918 MHz 1173 MHz
Peak AI Performance INT8 20 TOPS 34 TOPS 40 TOPS 67 TOPS 70 TOPS 117 TOPS 100 TOPS 157 TOPS
GPU Performance (S/D) 20/10 TOPs 34/17 TOPs 40/20 TOPs 67/33 TOPs 50/25 TOPs 77/38 TOPs 60/30 TOPs 77/38 TOPs
CPU 6X A78

1.5 GHz		 6X A78

1.7 GHz		 6X A78

1.5 GHz		 6X A78

1.7 GHz		 6X A78

2.0 GHz		 6X A78

2.0 GHz		 8X A78

2.0 GHz		 8X A78

2.0 GHz
SPEC int rate 106 118 106 118 130 167 167 167
DLA Performance (S/D) N/A N/A N/A N/A 20/10 TOPs 40/20 TOPs 40/20 TOPs 80/40 TOPs
DRAM BW 34 GB/s 51 GB/s 68 GB/s 102 GB/s 102 GB/s 102 GB/s 102 GB/s 102 GB/s
Mechanical 70 x 45 mm

260 pins		 70 x 45 mm

260 pins		 70 x 45 mm

260 pins		 70 x 45 mm

260 pins		 70 x 45 mm

260 pins		 70 x 45 mm

260 pins		 70 x 45 mm

260 pins		 70 x 45 mm

260 pins
Module Power 7W | 10W 7W | 10W | 25W 7W | 15W 10W | 15W | 25W 10W | 15W | 20W 10W | 15W | 25W | 40W 10W | 15W | 25W 10W | 15W | 25W | 40W

製品の仕様

Model Number AIE-PO23-3M AIE-PO33-3M AIE-PN33-3M AIE-PN43-3M
Module Compatibility NVIDIA Jetson Orin Nano 4GB NVIDIA Jetson Orin Nano 8GB NVIDIA Jetson Orin NX 8GB NVIDIA Jetson Orin NX 16GB
AI Performance 20 TOPS 40 TOPS 70 TOPS 100 TOPS
GPU 512 Core NVIDIA Ampere, with 16 Tensor Cores 1024 Core NVIDIA Ampere, with 32 Tensor Cores 1024 Core NVIDIA Ampere, with 32 Tensor Cores
CPU 6-core Arm® Cortex®-A78AE v 8.2 64-bit 1.5MB L2 + 4MB L3 6-core Arm® Cortex®-A78AE v 8.2 64-bit 1.5MB L2 + 4MB L3 8-core Arm® Cortex®-A78AE v 8.2 64-bit 2MB L2 + 4MB L3
Memory 4GB 64-bit LPDDR5 34GB/s 8GB 128-bit LPDDR5 68GB/s 8GB 128-bit LPDDR5 102.4 GB/s 16GB 128-bit LPDDR5 102.4 GB/s
Storage 1 x M.2 NVMe M-Key 2242 (128GB built-in)
Display 1 x HDMI 2.0 Type A
TPM Not supported
LAN 2 x RJ-45 GbE ports
USB 2 x USB 3.2 Gen2 Type A (support up to 10 Gbps shared)
1 x OTG Type-C
I/O Interfaces 5 x GPIO,
1 x UART,
1 x I2C,
1 x RS-232,
1 x RS-422/485,
1 x CAN (isolation; support CAN FD)
Expansion 1 x M.2 B-Key 3042/3052 (LTE/5G)
1 x M.2 E-Key 2230 (WiFi/BT)
1 x M.2 M-Key 2242 (NVMe 128GB built-in)
2 x M.2 M-Key 2280 (PCIe)
MISC. Function 1 x Power Button / 1 x Recovery Button / 1 x Reset Button
Power Input/Connector DC-in 12-24VDC / 4-Pin DC Jack Power Connector
Power Consumption Idle: 6.413 W
Full Loading: 43.13* W		 Idle: 6.413 W
Full Loading: 43.13* W
  *For more test condition information, please refer to user manual
Dimension (WxDxH) 270 x 195 x 80 mm (10.63 x 7.67 x 3.15 in)
Mounting Wall Mount (optional) / Din Rail (optional)
Net Weight TBC kg (TBC lb)
Vibration 1 Grms, IEC 60068-2-64, random, 5 ~ 500 Hz, 1 hr/axis
Shock 10 G, IEC 60068-2-27, half sine, 11 ms duration
Temperature

Operating Temp. -25°C ~ +55°C (-13°F ~ +131°F) with 0.5 m/s air flow
Storage Temp. -40°C ~ +85°C (-40°F ~ +185°F)
Humidity 95% @ 40°C (104°F) (non-condensing)
Software Support Linux (Support Jetpack 5.0 above)
Certification CE / FCC Class A / UKCA

*Product specifications are subject to change without prior notice

製品の仕様

比較を開始
0

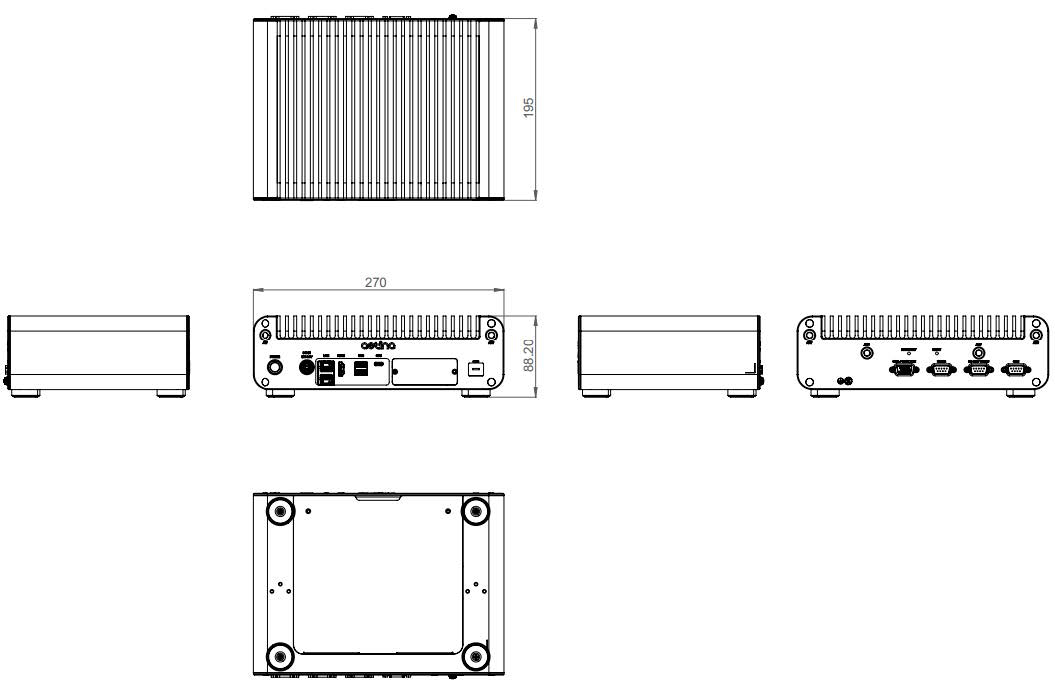

構造図

AIE-PO23_33_PN33_43-3M

注文メッセージ

Model Number Description

AIE-PO23-3M-1-A1

Orin Nano 4GB, 1 x HDMI, 2 x GbE, 2 x USB, 128GB SSD, B/E/M(x3) Key, 12 to 24 VDC input, -25°C ~ +55°C

AIE-PO33-3M-1-A1

Orin Nano 8GB, 1 x HDMI, 2 x GbE, 2 x USB, 128GB SSD, B/E/M(x3) Key, 12 to 24 VDC input, -25°C ~ +55°C

AIE-PN33-3M-1-A1

Orin NX 8GB, 1 x HDMI, 2 x GbE, 2 x USB, 128GB SSD, B/E/M(x3) Key, 12 to 24 VDC input, -25°C ~ +55°C

AIE-PN43-3M-1-A1

Orin NX 16GB, 1 x HDMI, 2 x GbE, 2 x USB, 128GB SSD, B/E/M(x3) Key, 12 to 24 VDC input, -25°C ~ +55°C

関連ダウンロード

資料
モデル名 ファイル名 オペレーティングシステム バージョン 更新時間 ダウンロード
Jetson Orin Series Aetina_Peripherals List for Jetson Orin Series v1.7 2024-12-16 View
AIE-PO23/33-3M
AIE-PN33/43-3M		 Aetina_AIE-PO23_33_PN33_43-3M_datasheet v1.0 2024-04-02 View
