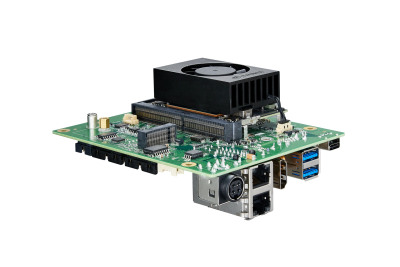

side2 AIB-MO22/33| AIB-MN32/42_side AIB-MO22/33| AIB-MN32/42_front
Prev
Next
side2 AIB-MO22/33| AIB-MN32/42_side AIB-MO22/33| AIB-MN32/42_front

AIB-MO22/32 | AIB-MN32/42

• NVIDIA Jetson Orin™NX/Orin Nano™ (Super Mode) モジュールに対応
• 12～24VDCの広い入力電圧範囲
• 1 x M.2 B-Key/E-Key/M-Key (内蔵のNVMe 128GB)
• 2 x RJ-45 GbE ポート
• Innodiskアウトオブバンドリモート管理モジュールに対応
• 作動温度-25℃～+80℃

NVIDIA Preferred Partner NVIDIA Preferred Partner

製品紹介

● 最大80倍のAIパフォーマンスにより、最小のJetsonフォームファクタでAI推論が可能
NVIDIA Jetson Orin NXモジュールは最大100 TOPSで、NVIDIA Jetson AGX Xavier™モジュールの3倍以上、NVIDIA Jetson Xavier™ NXモジュールの約5倍です。NVIDIA Jetson Orin Nanoは、NVIDIA Jetson NanoTMモジュールの80倍の最大40 TOPSを実現しています。つまり、NVIDIA Jetson Orin NXとOrin Nanoモジュールは、最小限のJetsonフォームファクタによってメインストリームにおいてもエントリーレベルにおいてもエッジAIの新基準を提示しています。

● 内部および外部ストレージ拡張に十分なM.2
エッジコンピューティングプラットフォームAIB-MO22/32とAIB-MN32/42には、Wi-Fi/BT用の1 x M.2 E-Key、ストレージ用の1 x M.2 M-Keyが搭載されています。エッジコンピューティング用の十分なデータストレージを確保できるように、AIB-MO22/32およびAIB-MN32/42は、高速データ送信機能を備えた外付けM.2 2242 NVMeに対応しています。
● さまざまな組み込み用途で使える広い入力電力幅と作動温度
AIB-MO22/32およびAIB-MN32/42は、さまざまな組み込みアプリケーション、特にスマートファクトリー、スマートシティ、およびスマート交通機関での困難な環境に対応するために、-25°Cから80°Cまでの作動温度と12から24 VDCまでの広い入力電力幅に適応しています。

* AIB-MO22/32、AIB-MN32/42はプロトタイプ製品のため、仕様は予告なく変更されることがあります。

Supercharge with NVIDIA Super Mode

  Orin Nano 4GB Orin Nano 4GB
(Super)		 Orin Nano 8GB Orin Nano 8GB
(Super)		 Orin NX 8GB Orin NX 8GB
(Super)		 Orin NX 16GB Orin NX 16GB
(Super)
GPU Cores 512 CUDA Cores

16 Tensor Cores		 512 CUDA Cores

16 Tensor Cores		 1024 CUDA Cores

32 Tensor Cores		 1024 CUDA Cores

32 Tensor Cores		 1024 CUDA Cores

32 Tensor Cores		 1024 CUDA Cores

32 Tensor Cores		 1024 CUDA Cores

32 Tensor Cores		 1024 CUDA Cores

32 Tensor Cores
GPU Max Frequency 625 MHz 1020 MHz 625 MHz 1020 MHz 765 MHz 1173 MHz 918 MHz 1173 MHz
Peak AI Performance INT8 20 TOPS 34 TOPS 40 TOPS 67 TOPS 70 TOPS 117 TOPS 100 TOPS 157 TOPS
GPU Performance (S/D) 20/10 TOPs 34/17 TOPs 40/20 TOPs 67/33 TOPs 50/25 TOPs 77/38 TOPs 60/30 TOPs 77/38 TOPs
CPU 6X A78

1.5 GHz		 6X A78

1.7 GHz		 6X A78

1.5 GHz		 6X A78

1.7 GHz		 6X A78

2.0 GHz		 6X A78

2.0 GHz		 8X A78

2.0 GHz		 8X A78

2.0 GHz
SPEC int rate 106 118 106 118 130 167 167 167
DLA Performance (S/D) N/A N/A N/A N/A 20/10 TOPs 40/20 TOPs 40/20 TOPs 80/40 TOPs
DRAM BW 34 GB/s 51 GB/s 68 GB/s 102 GB/s 102 GB/s 102 GB/s 102 GB/s 102 GB/s
Mechanical 70 x 45 mm

260 pins		 70 x 45 mm

260 pins		 70 x 45 mm

260 pins		 70 x 45 mm

260 pins		 70 x 45 mm

260 pins		 70 x 45 mm

260 pins		 70 x 45 mm

260 pins		 70 x 45 mm

260 pins
Module Power 7W | 10W 7W | 10W | 25W 7W | 15W 10W | 15W | 25W 10W | 15W | 20W 10W | 15W | 25W | 40W 10W | 15W | 25W 10W | 15W | 25W | 40W

製品の仕様

Model Number AIB-MO22 AIB-MO32 AIB-MN32 AIB-MN42
AI Performance 20 TOPS 40 TOPS 70 TOPS 100 TOPS
Module Compatibility NVIDIA Jetson Orin Nano 4GB NVIDIA Jetson Orin Nano 8GB NVIDIA Jetson Orin NX 8GB NVIDIA Jetson Orin NX 16GB
GPU 512 Core NVIDIA Ampere, with 16 Tensor Cores 1024 Core NVIDIA Ampere, with 32 Tensor Cores 1024 Core NVIDIA Ampere, with 32 Tensor Cores
CPU 6-core Arm® Cortex®-A78AE v 8.2 64-bit 1.5MB L2 + 4MB L3 6-core Arm® Cortex®-A78AE v 8.2 64-bit 1.5MB L2 + 4MB L3 8-core Arm® Cortex®-A78AE v 8.2 64-bit 2MB L2 + 4MB L3
Memory 4GB 64-bit LPDDR5 34GB/s 8GB 128-bit LPDDR5 68GB/s 8GB 128-bit LPDDR5 @ 2133 HMz 102.4 GB/s 16GB 128-bit LPDDR5 @ 2133 HMz 102.4 GB/s
Storage 1 x M.2 M-Key 2242 (NVMe 128GB built-in)
Display 1 x HDMI 2.0 Type A
Audio Line-out / Line-in / Mic (optional with daughter board)
RTC With super capacitor, battery (optional)
Camera Input 1x 8-Lane MIPI Expansion Connector (120 Pin)
LAN 2 x RJ-45 GbE ports
USB 2 x USB 3.2 Gen2 Ty pe A (supports up to 10Gbps shared)
1 x OTG Ty pe-C
I/O Interfaces 5 x GPIO,
1 x SPI,
1 x I2S,
3 x I2C,
1 x UART,
1 x UART (Debug Only ),
1 x RS-232,
1 x CAN (Isolation; support CAN FD),
1 x RS-422/485 (2-in1),
1 x microSIM Card Slot
Expansion 1 x M.2 B-Key 3042/3052 (LTE/4G/5G)
1 x M.2 E-Key 2230 (WiFi/BT)
1 x M.2 M-Key 2242 (NVMe 128GB built-in)
MISC. Function 1 x Recovery / Reset Button
Power Consumption Idle: 7 W
Full Loading: 28.68* W		 Idle: 7.3 W
Full Loading: 39* W
  *For more test condition information, please refer to user manual
Power Input/Connector DC-in 12 to 24 VDC / 4-pin DC Jack Power Connector
Dimension (WxDxH) 120 x 100 x 57.54 mm (4.73 x 3.94 x 2.27")
Net Weight 0.195 kg (0.43 lb)
Vibration

1 Grms, IEC 60068-2-64, random, 5 ~ 500 Hz, 1 hr/axis
Shock

10 G, IEC 60068-2-27, half sine, 11 ms duration
Temperature

Operating Temp. -25°C ~ +80°C (-13°F ~ +176°F)
Storage Temp. -40°C ~ +85°C (-40°F ~ +185°F)
Humidity 95% @ 40°C (104°F) (non-condensing)
Software Support Linux (Support Jetpack 5.0 above)
Certification CE / FCC Class A / UKCA

製品の仕様

比較を開始
0

注文メッセージ

Model Number Description

AIB-MO22-1-A1

Orin Nano 4GB, 1 x HDMI, 2 x GbE, 2 x USB, 128GB SSD, B/E/M Key, 12 to 24 VDC input, -25°C~+80°C

AIB-MO32-1-A1

Orin Nano 8GB, 1 x HDMI, 2 x GbE, 2 x USB, 128GB SSD, B/E/M Key, 12 to 24 VDC input, -25°C~+80°C

AIB-MN32-1-A1

Orin NX 8GB, 1 x HDMI, 2 x GbE, 2 x USB, 128GB SSD, B/E/M Key, 12 to 24 VDC input, -25°C~+80°C

AIB-MN42-1-A1

Orin NX 16GB, 1 x HDMI, 2 x GbE, 2 x USB, 128GB SSD, B/E/M Key, 12 to 24 VDC input, -25°C~+80°C
